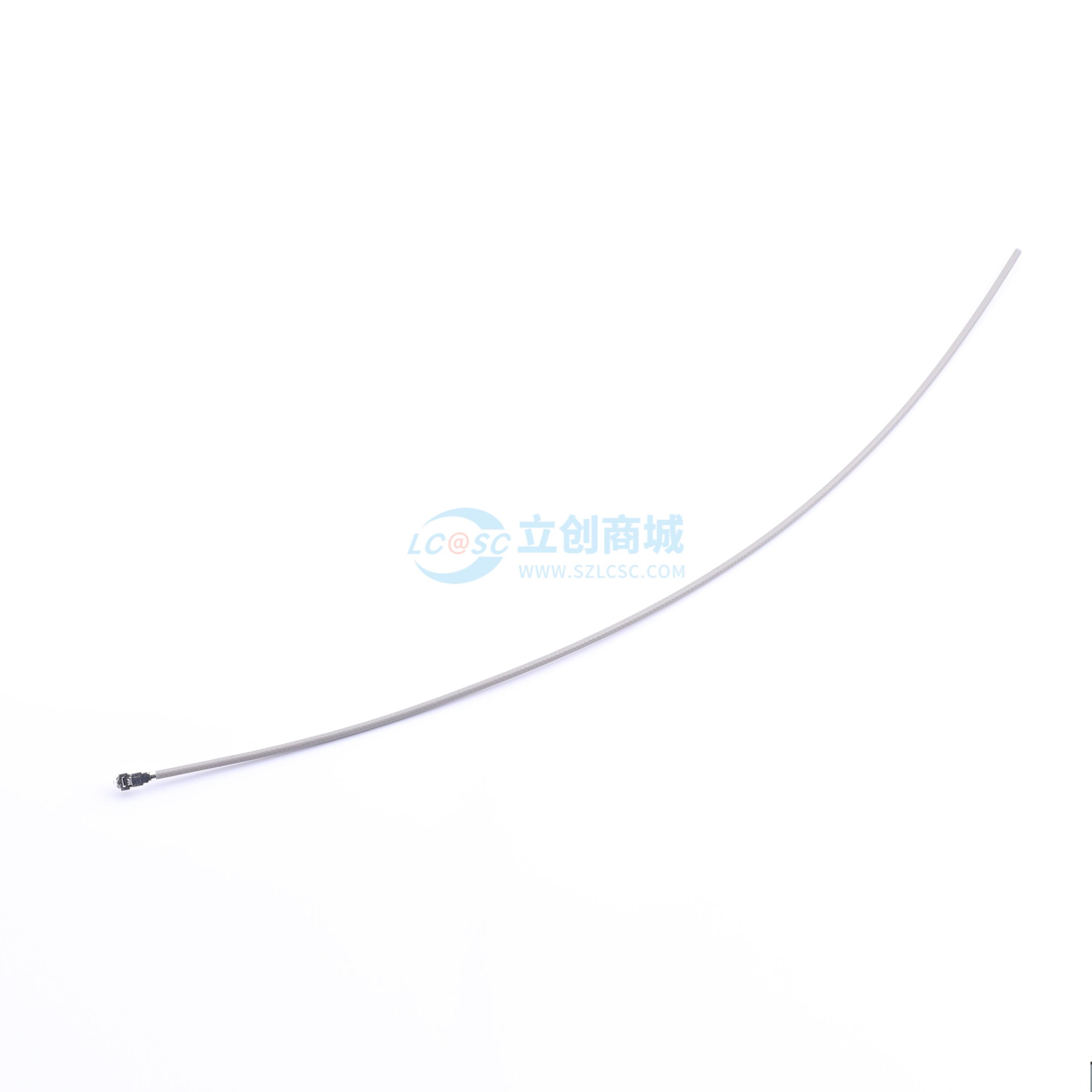

U.FL-LPHF6-088N1T-A-200
轻量级SMT微型同轴连接器，节省空间设计，支持自动安装，具备高频性能，有多种电缆类型可选，无卤且符合RoHS2标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HRS(广濑)
- 商品型号
- U.FL-LPHF6-088N1T-A-200
- 商品编号
- C26443927
- 包装方式
- 袋装
- 商品毛重
- 2.109克(g)
商品参数
参数完善中
商品概述
U.FL系列是1.9mm至2.4mm配合高度、轻质的表面贴装微型同轴连接器。其节省空间的设计有助于设备小型化，配合高度为1.9mm（最大2.0mm）至2.4mm（最大2.5mm），插座重量15.7mg，基板占用面积7.7mm²。U.FL(A)采用新的压接系统（Coa - Fit）将频率范围扩展至18GHz（电压驻波比小于等于2.0），并通过轴位移防止设计进一步提高了可操作性，插座与传统焊接产品U.FL相同，可与U.FL - R - SMT - #配合。高频特性因电缆而异，焊接产品U.FL可达8GHz（部分可达12GHz），无焊接产品U.FL(A)可达18GHz。有多种超精细同轴氟化树脂电缆可供选择，支持自动安装，采用带盘包装可进行贴装。具有清晰的触觉锁定，使用特殊工具可实现顺畅插拔。产品无卤且符合RoHS2标准，插座和插头中氯和溴含量不超过标准值。该系列还可与SMA、MMCX和TNC一侧进行线束连接，其适配器和两端线束有助于灵活的电路板设计。
商品特性
- 节省空间设计，有助于设备小型化，配合高度1.9mm（最大2.0mm）至2.4mm（最大2.5mm），插座重量15.7mg，基板占用面积7.7mm²
- U.FL(A)采用新压接系统（Coa - Fit）将频率范围扩展至18GHz（电压驻波比小于等于2.0），轴位移防止设计提高可操作性，插座与传统焊接产品U.FL相同，可与U.FL - R - SMT - #配合
- 高频特性因电缆而异，焊接产品U.FL可达8GHz（部分可达12GHz），无焊接产品U.FL(A)可达18GHz
- 有多种超精细同轴氟化树脂电缆可供选择，焊接产品U.FL可选φ0.81、φ0.95、φ1.13、φ1.32、φ1.37，无焊接产品U.FL(A)可选φ1.13、φ1.37
- 支持自动安装，带盘包装可进行贴装
- 具有清晰的触觉锁定，使用特殊工具可顺畅插拔
- 无卤且符合RoHS2标准，插座和插头中氯和溴含量不超过标准值
- 可与SMA、MMCX和TNC一侧进行线束连接，适配器和两端线束有助于灵活的电路板设计
应用领域
无线局域网设备（支持Wi - Fi 6）、蓝牙设备、汽车导航系统、无人机、个人数字助理、全球定位系统、无线通信设备、电子测量仪器等
