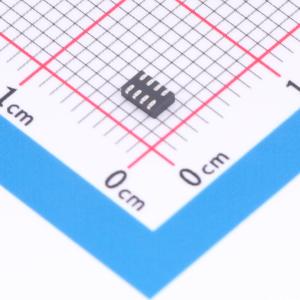

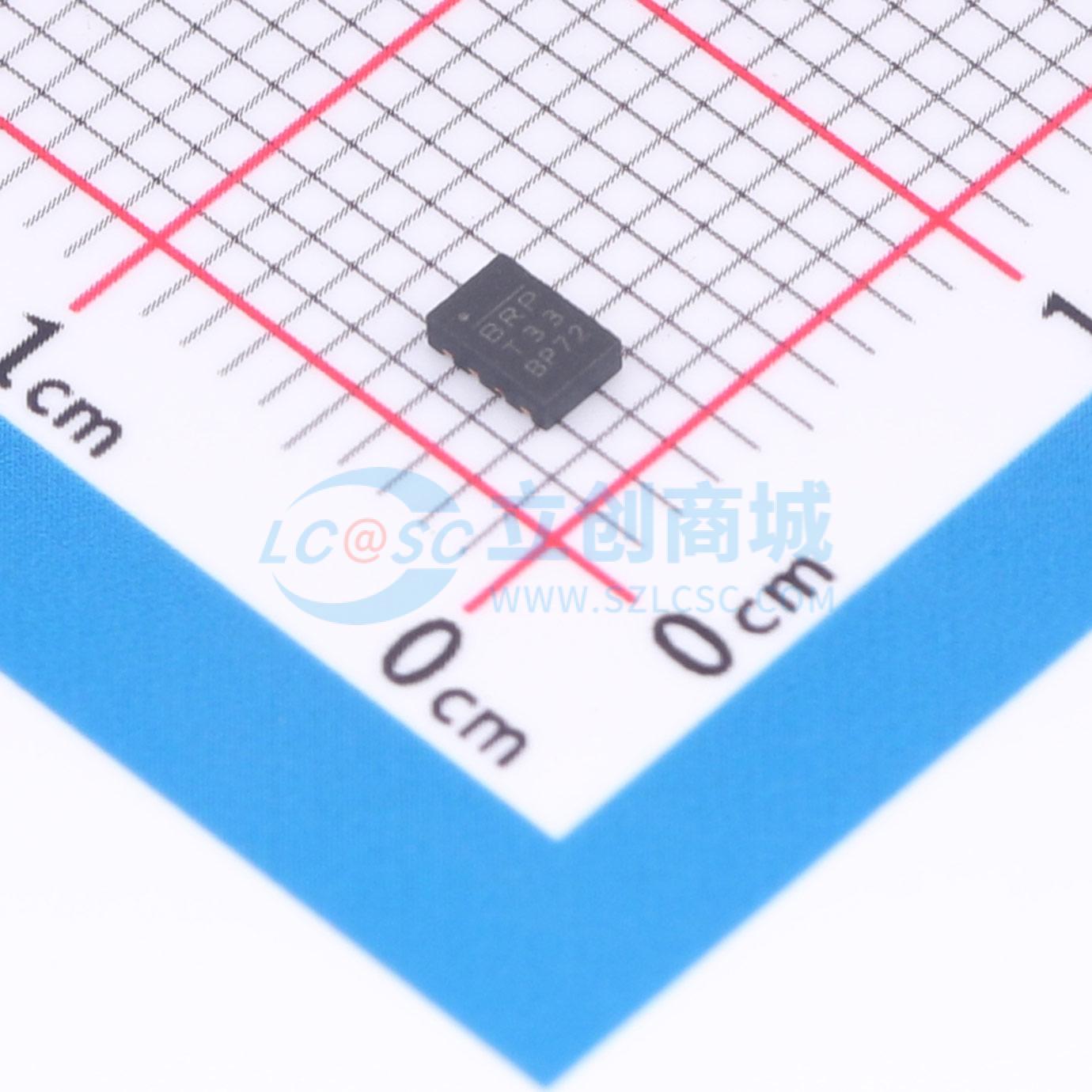

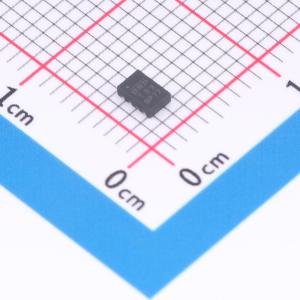

MPQ6614GDE-AEC1-Z
MPQ6614GDE-AEC1-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种用于驱动可逆电机的H桥电机驱动器。它可以驱动一个直流电机、步进电机的一个绕组或其他负载。H桥由四个N沟道功率MOSFET组成，内部电荷泵产生栅极驱动电压。工作在5V至35V的电机电源电压下，根据散热和PCB条件，可提供高达1.5A的连续输出电流（Iout）
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ6614GDE-AEC1-Z
- 商品编号
- C26340509
- 商品封装
- QFN-8(2x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | - | |
| 输出电流 | 1.5A | |
| 峰值电流 | - | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | - | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 主动制动功能；交错导通保护；电流采样/调节功能 |
商品概述
MPQ6614-AEC1是一款用于驱动可逆电机的H桥电机驱动器。它可以驱动一个直流电机、一个步进电机的绕组或其他负载。H桥由四个N沟道功率MOSFET组成，内部电荷泵产生栅极驱动电压。该驱动器在5V至35V的电机电源电压下工作，根据热条件和PCB条件，可提供高达1.5A的连续输出电流。内部电流检测电路提供一个与负载电流成比例的电压输出。此外，还提供逐周期电流调节和限制功能，无需使用低阻值分流电阻器。该器件具有脉宽调制输入接口，与行业标准设备兼容。制动电机时施加制动。禁用时，可实现低待机电路电流。内部关断功能包括过流保护、短路保护、欠压锁定和热关断。该器件所需的外部标准元件数量极少，采用带可焊侧翼的QFN-8封装。
商品特性
- 5V至35V的宽工作输入电压范围
- 内部全H桥驱动器
- 支持100%占空比
- 1.5A连续输出电流
- 低导通电阻：高侧为250mΩ，低侧为190mΩ
- 简单、通用的逻辑接口
- 兼容3.3V和5V逻辑电源
- 逐周期电流调节/限制
- 低待机电路电流
- 过流保护
- 热关断
- 欠压锁定
- 内部电荷泵
- 采用带可焊侧翼的QFN-8封装
- 符合AEC-Q100 1级标准
应用领域
- 电磁阀驱动器
- 有刷直流电机驱动器
