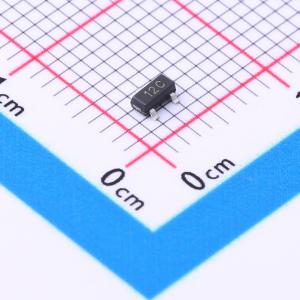

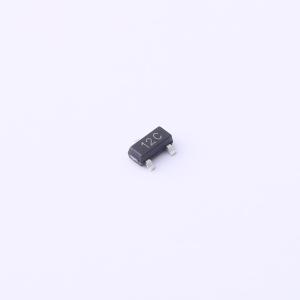

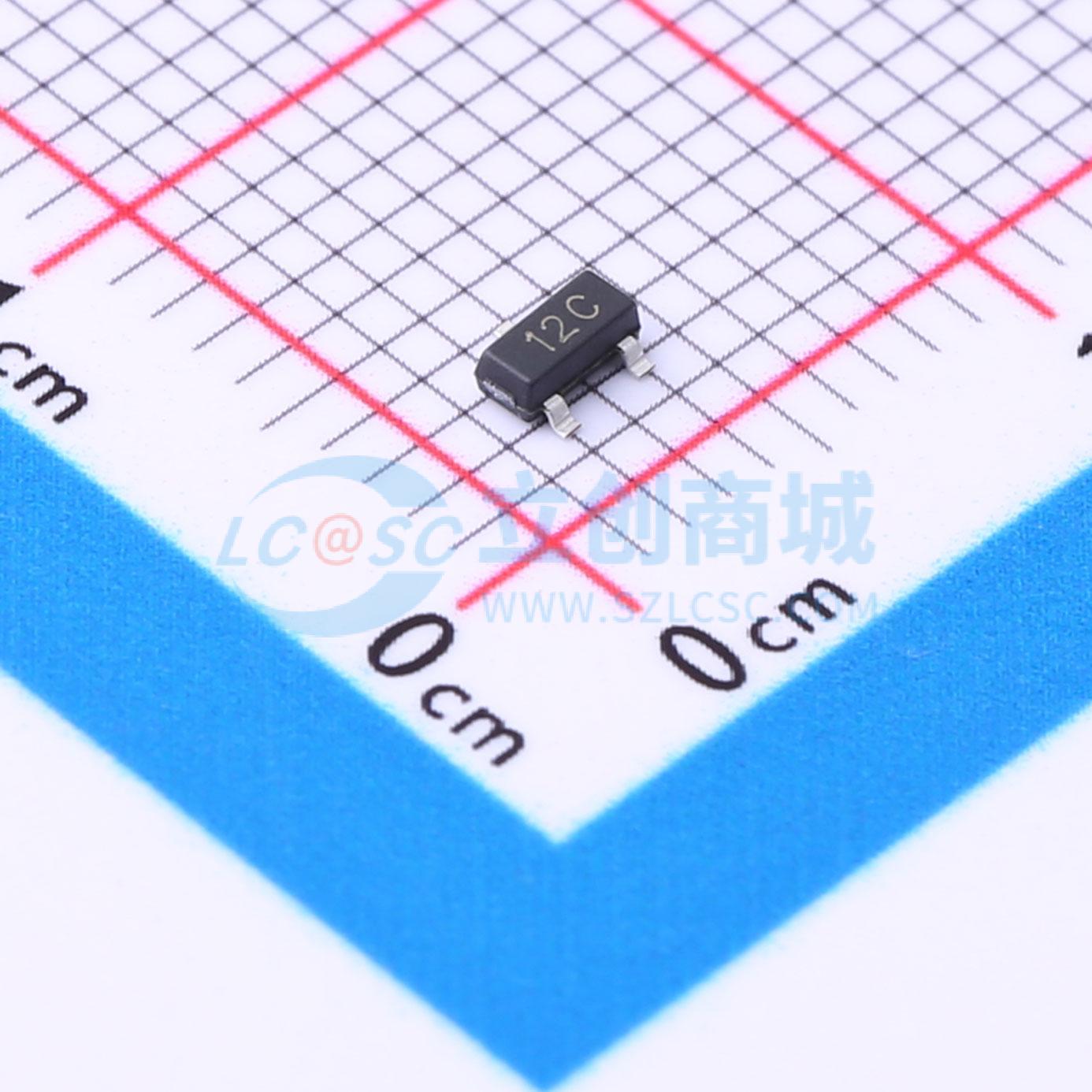

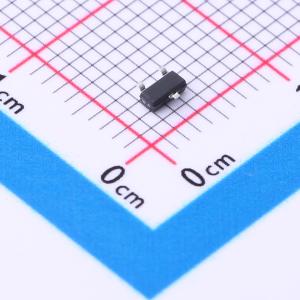

PDT5301-T73

双向ESD 12V截止峰值浪涌电流：11A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PDT5301是一款瞬态电压抑制器（TVS）阵列，专为电源或数据线应用而设计，可提供针对静电放电（ESD）、三次雷击和开关瞬变的保护。该器件提供低钳位电压，用于保护敏感接口。PDT5301在8/20μs波形下的峰值脉冲功率为300W，且具备双向配置。该器件符合IEC 61000 - 4 - 2、IEC 61000 - 4 - 4和IEC 61000 - 4 - 5标准要求。
品牌名称: PROTEK
商品型号: PDT5301-T73
商品编号: C2692691
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

PDT5301是一款瞬态电压抑制器（TVS）阵列，专为电源或数据线应用而设计，可提供针对静电放电（ESD）、三次雷击和开关瞬变的保护。该器件提供低钳位电压，用于保护敏感接口。 PDT5301在8/20μs波形下的峰值脉冲功率为300W，且具备双向配置。该器件符合IEC 61000 - 4 - 2、IEC 61000 - 4 - 4和IEC 61000 - 4 - 5标准要求。

商品特性

符合IEC 61000 - 4 - 2（ESD）标准：空气放电±15kV，接触放电±8kV
符合IEC 61000 - 4 - 4（EFT）标准：40A，5/50ns
符合IEC 61000 - 4 - 5（浪涌）标准：24A，8/20μs - 二级（线 - 地）和三级（线 - 线）
每线300W峰值脉冲功率（tp = 8/20μs）
低钳位电压
双向配置
符合RoHS标准
符合REACh标准

应用领域

RS - 232、RS - 422和RS - 423
手机
控制与监控系统
手持设备
无线总线保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	12V
	钳位电压	28V；19V
	峰值脉冲电流(Ipp)	11A@8/20us
	峰值脉冲功率(Ppp)	300W@8/20us

	属性	参数值
	击穿电压	13.3V
	反向电流(Ir)	1uA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	90pF
