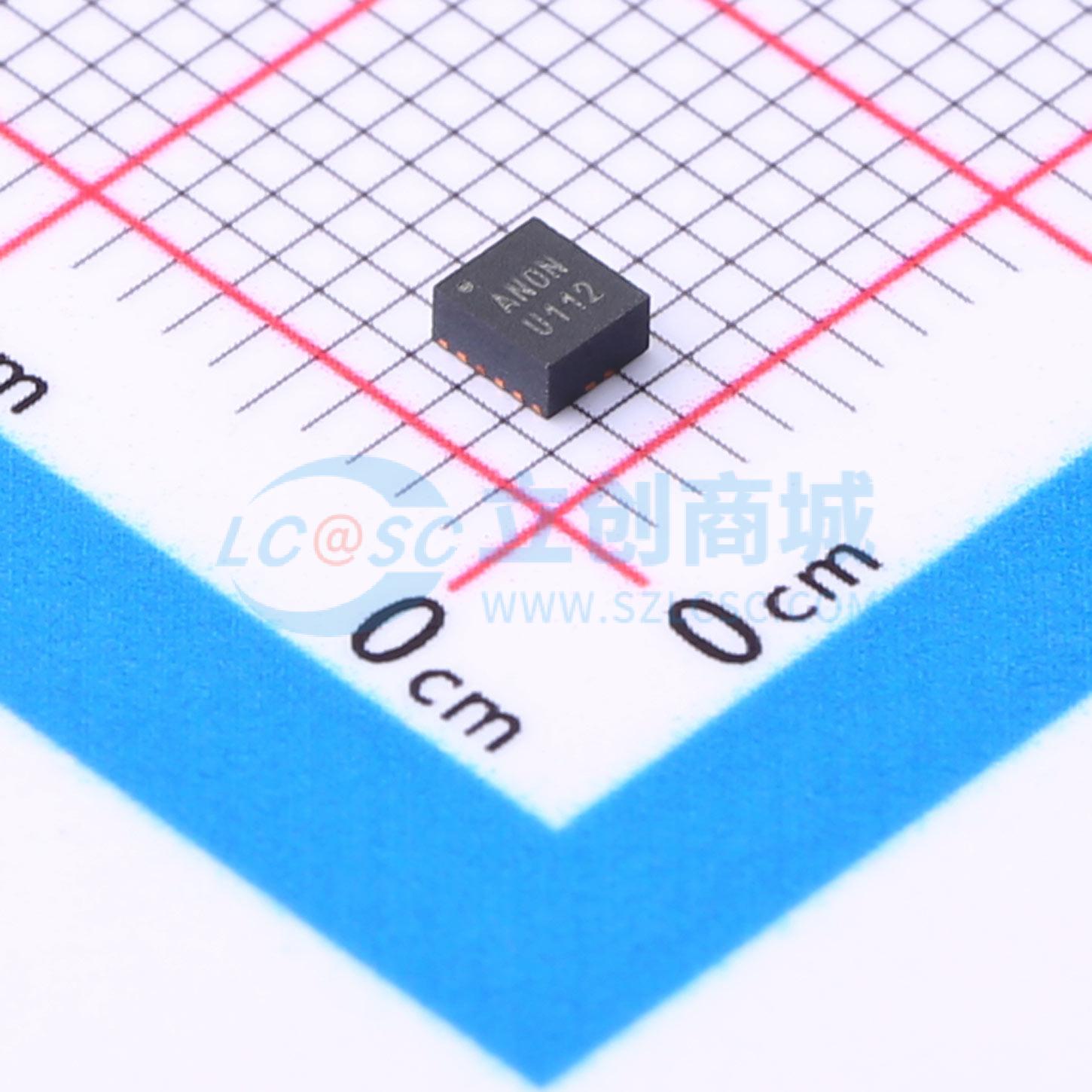

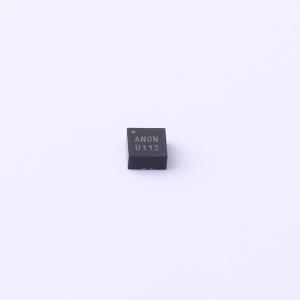

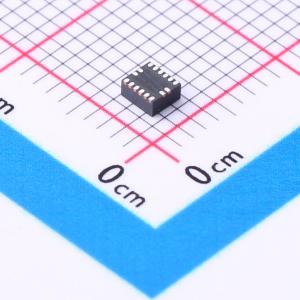

EP5358HUI

EP5358xUI（x = L 或 H）的连续输出电流最高可达 600mA。EP5358xUI 在先进的 2.5mm x 2.25mm 微型 QFN 封装中集成了 MOSFET 开关、控制、补偿和磁性元件。 集成磁性元件可实现极小的解决方案占位面积、低输出纹波、少元件数量和高可靠性，同时保持高效率。完整解决方案的占位面积小至 14mm²。 EP5358xUI 使用 3 引脚 VID 轻松选择输出电压设置。输出电压设置有 2 个优化范围，可覆盖典型的 VOUT 设置。 VID 引脚可动态更改，以实现快速动态电压调节。EP5358LUI 还可选择使用外部分压器。 EP5358xUI 是对噪声敏感且空间受限、需要高效率的应用的理想解决方案。

• 集成电感技术
• 环境温度范围：-40℃ 至 +85℃
• 2.5mm x 2.25mm x 1.1mm uQFN 封装
• 总解决方案占位面积 14mm²
• 低 VOUT 纹波，适用于 RF 兼容性
• 高效率，最高达 93%
• 连续输出电流最高可达 600mA
• 5MHz 开关频率
• 3 引脚 VID，实现无干扰电压调节
• VOUT 范围：0.6V 至 VIN – 0.25V
• 短路和过流保护
• 欠压锁定和热保护，在 PowerSOC 解决方案中实现 IC 级可靠性

• 无线和 RF 应用
• 无线宽带数据卡
• 小尺寸光模块
• 低噪声 FPGA IO 和收发器
• 先进的低功耗处理器、DSP、IO、存储器、视频、多媒体引擎
