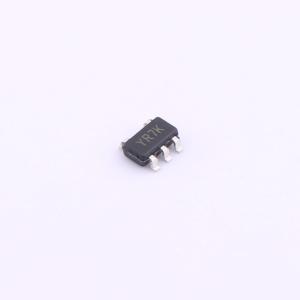

温馨提醒：图片仅供参考，商品以实物为准

MCP1754T-3302E/OT

150 mA、16V 高性能 LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款CMOS低压差（LDO）电压调节器，可提供高达150 mA的电流，同时仅消耗56.0 μA的静态电流（典型值）。输入工作范围为3.6V至16.0V，适用于四到六个原电池供电应用、12V移动应用以及一到三个锂离子电池供电应用。能够在仅300 mV（典型值）的输入输出电压差下提供150 mA的电流。输出电压容差在+25°C时通常为±0.2%，在-40°C至+125°C的工作结温范围内最大为±2.0%
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1754T-3302E/OT
商品编号: C295712
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.066667克(g)

商品参数

商品概述

MCP1754/MCP1754S 是一系列 CMOS 低压差 (LDO) 稳压器，能够提供高达 150 mA 的电流，同时仅消耗 56.0 μA 的静态电流（典型值）。输入工作电压范围为 3.6V 至 16.0V，使其成为四到六节原电池供电应用、12V 移动应用以及一到三节锂离子电池供电应用的理想选择。 MCP1754/MCP1754S 能够在仅 300 mV（典型值）的输入输出电压差下提供 150 mA 的电流。MCP1754/MCP1754S 的输出电压容差在 +25°C 时典型值为 ±0.2%，在 -40°C 至 +125°C 的工作结温范围内最大为 ±2.0%。在 +25°C 时，线性调整率典型值为 ±0.01%。 MCP1754/MCP1754S 提供的输出电压范围为 1.8V 至 5.5V。仅使用 1 μF 的输出电容时，LDO 输出稳定。陶瓷、钽或铝电解电容器均可用于输入和输出。过流限制和过温关断功能为任何应用提供了可靠的解决方案。 MCP1754/MCP1754S 系列引入了真正的电流折返特性。当负载阻抗降至 MCP1754/MCP1754S 负载额定值以下时，输出电流和电压将平稳地折返至约 0V 输出时的 30 mA。当负载阻抗降低后又恢复到额定负载时，MCP1754/MCP1754S 在退出电流折返时将遵循相同的折返曲线。 MCP1754S 的封装选项包括 SOT-23A、SOT-89-3、SOT-223-3 和 2x3 DFN-8。 MCP1754 的封装选项包括 SOT-23-5、SOT-223-5 和 2x3 DFN-8。

商品特性

高电源抑制比 (PSRR)：典型值在 1 kHz 时 >70 dB
典型静态电流 56.0 μA
输入工作电压范围：3.6V 至 16.0V
所有输出电压下均可提供 150 mA 输出电流
低压差电压，在 150 mA 时典型值为 300 mV
典型输出电压容差 0.4%
标准输出电压选项（1.8V、2.5V、2.8V、3.0V、3.3V、4.0V、5.0V）
输出电压范围 1.8V 至 5.5V，以 0.1V 为增量（根据设计也可实现更小增量）
在整个温度范围内输出电压容差为 ±2.0%
最小 1.0 μF 输出电容即可保持稳定
电源正常输出
关断输入
真正的电流折返保护
短路保护
过温保护

应用领域

电池供电设备
电池供电报警电路
烟雾探测器
二氧化碳探测器
寻呼机和手机
智能电池组
个人数字助理 (PDA)
数码相机
微控制器电源
消费类产品
电池供电数据记录器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	72dB@(1kHz)

	属性	参数值
	压差	500mV@(150mA)
	静态电流(Iq)	56uA
	特性	过热保护；过流保护；PG脚；短路保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
