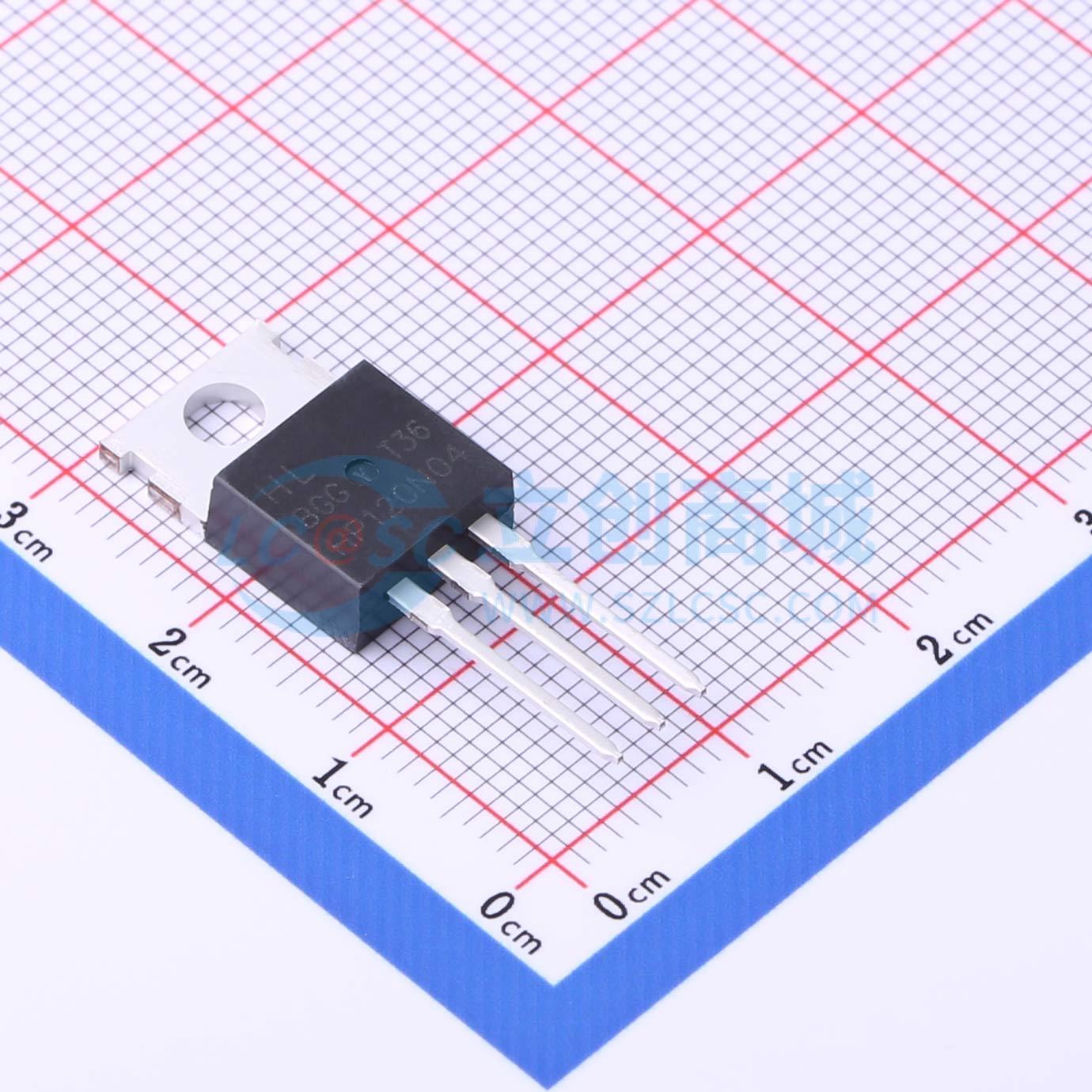

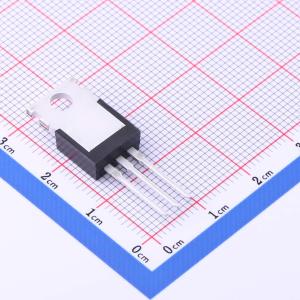

温馨提醒：图片仅供参考，商品以实物为准
HP120N04(BGG)
N沟道,电流:120A,耐压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- HL(豪林)
- 商品型号
- HP120N04(BGG)
- 商品编号
- C2689094
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)@Vgs,Id) | 3.5mΩ@10V,60A | |
| 功率(Pd) | 147W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)@Id) | 2.5V@250uA | |
| 栅极电荷(Qg@Vgs) | 91nC@10V | |
| 输入电容(Ciss@Vds) | 4.061nF | |
| 反向传输电容(Crss@Vds) | 227pF | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 高速功率平滑切换
- 增强型体二极管 dv/dt 能力
- 增强型雪崩耐用性
- 100% 非箝位感性开关（UIS）测试，100% 栅极电阻（Rg）测试
- 无铅
应用领域
- 开关电源（SMPS）中的同步整流
- 硬开关和高速电路
- 电动工具
- 不间断电源（UPS）
- 电机控制
