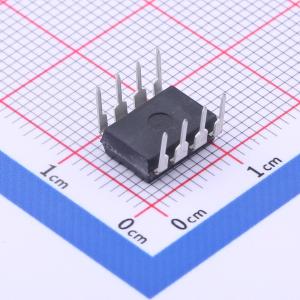

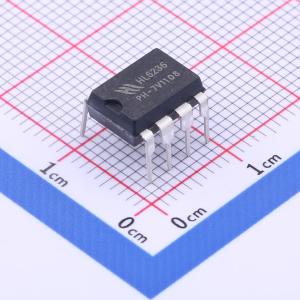

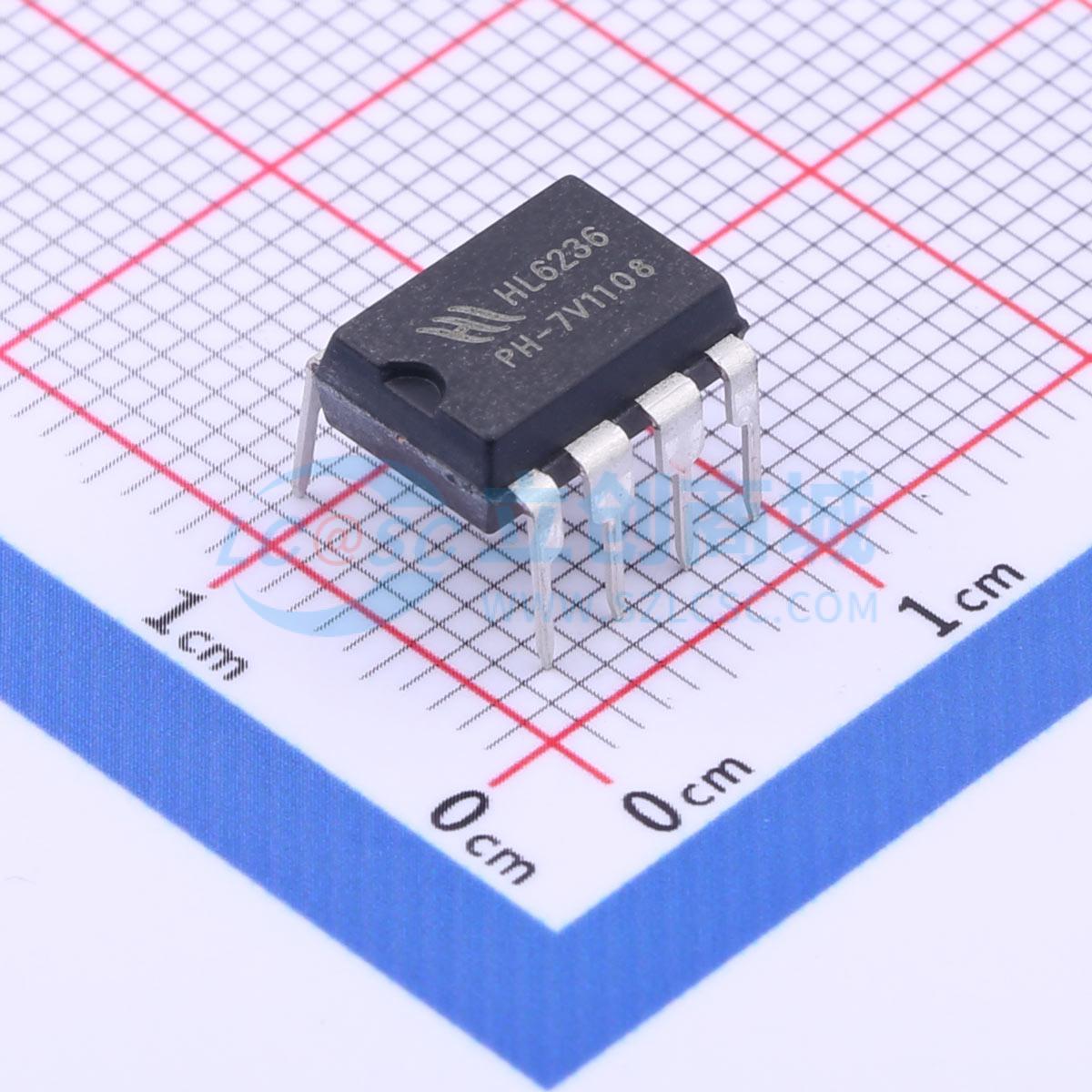

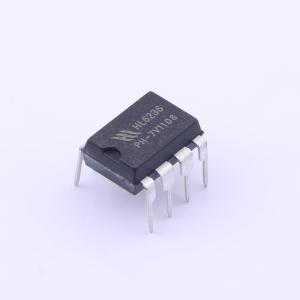

温馨提醒：图片仅供参考，商品以实物为准
HL6236
商品参数
参数完善中
商品概述
HL6236 是一颗高精度离线式开关电源电路，应用于低功耗 AC/DC 充电器与适配器。HL6236 使用原边取样来进行精确的恒流、恒压控制，可以省去一般应用中的光耦与 TL431。 在恒流模式下，输出功率可由 CS 脚外接的取样电阻 Rs 设定。在恒压模式下，芯片的多种工作模式可以保证较高的整体转换效率。此外，芯片内置有线压降补偿，由此取得良好的负载调整率。HL6236 在恒流模式下工作于 PFM 状态，在恒压模式下工作于 PWM 状态，轻载时降频工作。 HL6236 提供上电软启动功能与各种可自恢复的保护功能，包括逐周期限流保护（OCP），VDD 过压保护（OVP），VDD 过压箝位，欠压保护（UVLO），过温保护等。HL6236 具有的抖频功能，可以提供更好的 EMI 性能。
商品特性
- 全电压范围内 5% 的恒压精度、5% 的恒流精度
- 使用原边反馈控制，可省去光耦与 TL431
- 外部可设定恒流值与输出功率
- 内置原边反馈恒流控制
- 内建自适应峰值电流控制
- 内建原边电感补偿
- 可外部调整的线压降补偿
- 上电软启动
- 内置前沿消隐(LEB)功能
- 逐周期限流保护（OCP）
- 欠压保护（UVLO）、过压保护（OVP）、VDD 电压箝位保护
- 过温保护
- DIP8 无铅封装
应用领域
- 手机充电器
- PDA、数码相机充电器
- 电视、个人电脑的辅助电源
- 可替代线性稳压器、RCC 电源
