温馨提醒：图片仅供参考，商品以实物为准

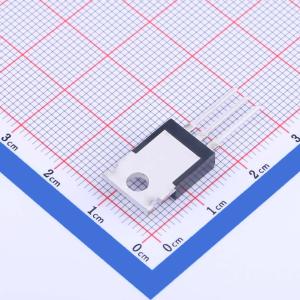

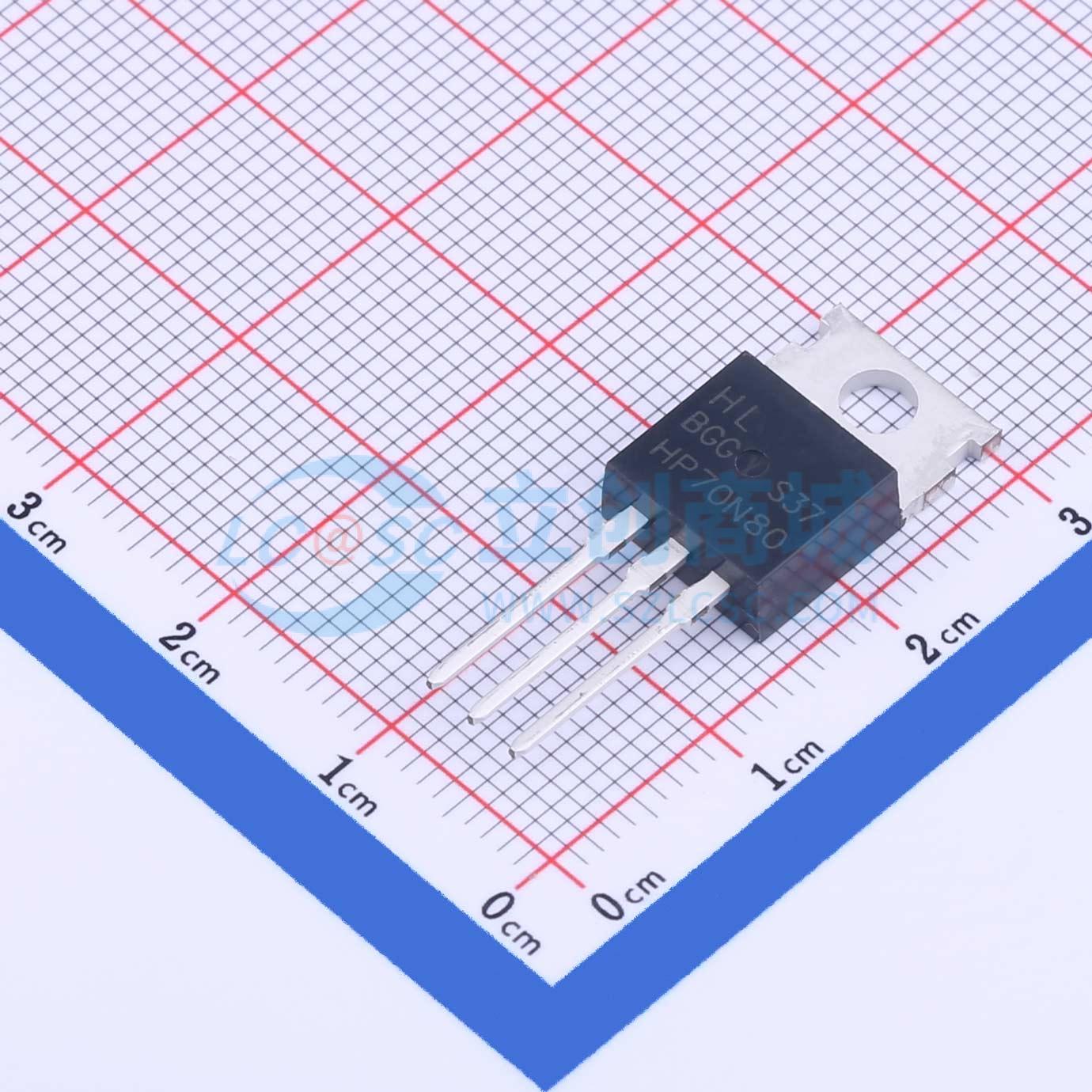

HP70N80(BGG)
N沟道,电流:70A,耐压:75V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- HL(豪林)
- 商品型号
- HP70N80(BGG)
- 商品编号
- C2689038
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 75V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)@Vgs,Id) | 8.5mΩ@10V,40A | |
| 功率(Pd) | 125W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)@Id) | 2V@250uA | |
| 栅极电荷(Qg@Vgs) | 67nC@10V | |
| 输入电容(Ciss@Vds) | 3.293nF | |
| 反向传输电容(Crss@Vds) | 251pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
NCEP85T15采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的漏源导通电阻（RDS(ON)）和栅极电荷（Qg）组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- 漏源电压（VDS） = 85V，漏极电流（ID） = 150A
- 栅源电压（VGS） = 10V时，漏源导通电阻（RDS(ON)） < 3.9 mΩ
- 栅极电荷×漏源导通电阻（RDS(on)）乘积优异
- 极低的漏源导通电阻（RDS(on)）
- 工作温度175 °C
- 无铅引脚镀层
- 100%进行UIS测试
应用领域
- DC/DC转换器
- 非常适合高频开关和同步整流
