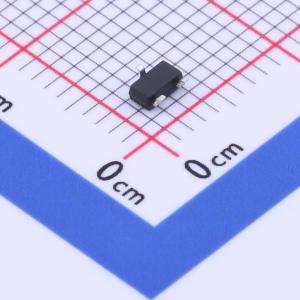

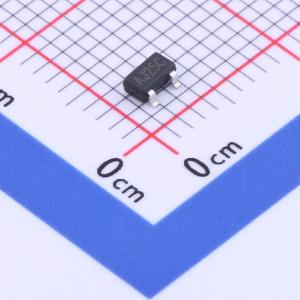

WL9005S3-25

2.5V 500mA 7V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 0.3uA超低功耗 100mV超低压差 500mA超大电流输出 70dB@(1KHz)高纹波抑制
品牌名称: WPMtek(维攀)
商品型号: WL9005S3-25
商品编号: C2688241
商品封装: SOT-23-3L
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

WL9005系列是采用CMOS工艺制造的高精度、低噪声、正电压低压差线性稳压器。该系列具有高纹波抑制和低压差特性，内部包含标准电压源、误差校正电路、限流器、相位补偿电路以及驱动晶体管。输出电压可在0.8V ~ 5.0V范围内以0.05V为步进进行选择。该系列还兼容低等效串联电阻陶瓷电容器，从而提供额外的输出稳定性。它在小型化封装中可提供高达500mA的输出电流。低至0.3μA的静态电流和几乎为零的关断电流特性，非常适合为电池供电设备提供更长的使用寿命。其他特性包括限流功能、集成短路保护、过温保护和快速放电功能。

商品特性

低功耗：0.3μA（典型值）
最大输出电流：500mA
低压差电压：100mV @ 100mA（Vout=3.3V）
工作电压范围：2.0V ~ 7.0V
输出电压精度：±1.5%
高电源抑制比：70dB @1kHz
良好的瞬态响应
集成短路保护
过温保护
输出电流限制
低温漂系数
与陶瓷电容器搭配工作稳定
符合RoHS标准且无铅
工作温度范围：-40°C至+85°C
固定输出电压版本：0.8、1.0、1.2、1.5、1.8、2.5、2.8、3.0、3.3、3.6和5.0V（步进0.05V）
特殊要求：在特定商业协议下，可提供0.8V至5.0V之间的任意电压
提供绿色环保的SOT23-3、SOT23-5、SOT89-3、DFN1x1-4L、DFN2x2-6L封装

应用领域

电池供电设备
无线通信设备
基准电压源
音频/视频设备
低功耗微控制器
便携式游戏机

数据手册PDF

放大查看下载PDF

	属性	参数值
	静态电流(Iq)	300nA
	噪声	100uVrms
	功能特性	使能控制；过流保护；短路保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	7V
	输出电压	2.5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	100mV
