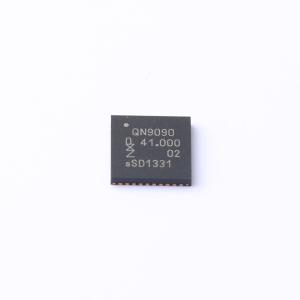

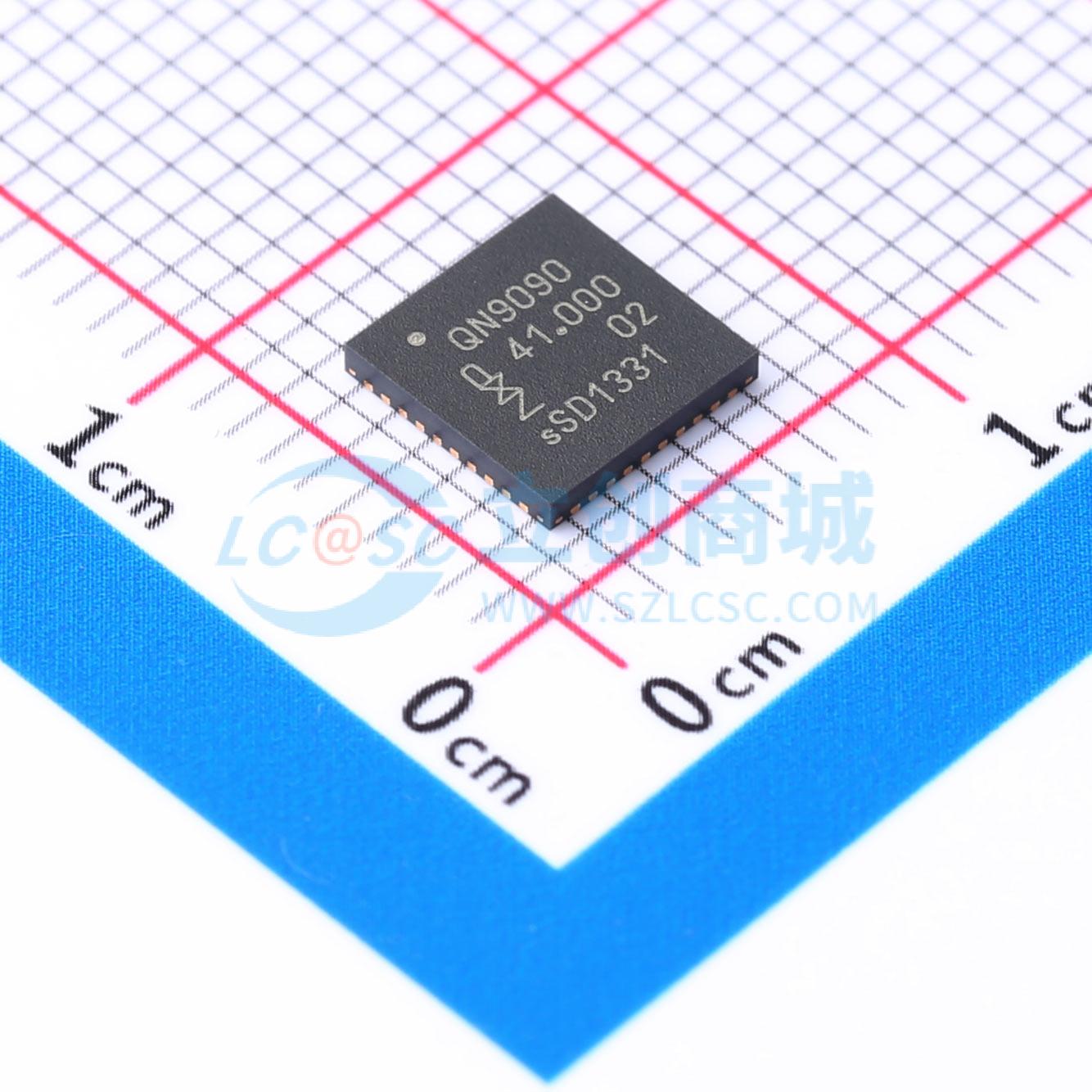

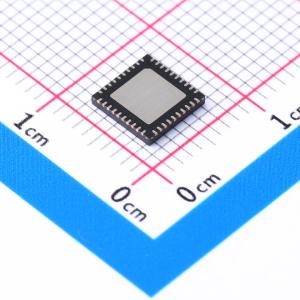

QN9090HN/001Z
蓝牙低功耗5.0无线微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持蓝牙低功耗3.0，可促进蓝牙低功耗应用的开发。支持八个同时连接，包括一个2.4 GHz蓝牙低功耗5兼容收发器和多种模拟及数字外设。在无线电接收和发射模式以及掉电模式下电流消耗超低，允许使用纽扣电池。具有640 KB嵌入式闪存、152 KB RAM内存，嵌入式闪存可支持应用程序的空中下载。
- 品牌名称
- NXP(恩智浦)
- 商品型号
- QN9090HN/001Z
- 商品编号
- C2688074
- 商品封装
- HVQFN-40-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.4GHz~2.485GHz | |
| 接口类型 | ADC；PWM；JTAG；I2C；UART；PDM；SPI | |
| 工作电压 | 1.9V~3.6V | |
| 应用领域 | 蓝牙 | |
| 输出功率 | 11dBm | |
| 数据速率 | 2Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 20.3mA | |
| 灵敏度 | -97dBm | |
| 接收电流 | 4.3mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+125℃ | |
| 类型 | 收发器 | |
| 功能特性 | 断电复位功能；上电复位功能；DMA功能 |
商品概述
QN9090和QN9090T是基于Arm Cortex-M4的超低功耗高性能无线微控制器，支持蓝牙低功耗5.0，可助力蓝牙低功耗应用开发。QN9090支持8个设备同时连接，内置2.4GHz符合蓝牙低功耗5标准的收发器，以及丰富的模拟数字外设。该产品在射频接收、发射模式以及掉电模式下均具备超低电流消耗，可使用纽扣电池供电。产品内置640KB嵌入式闪存、152KB RAM，内置闪存支持空中OTA代码下载；QN9090T变体带有内置NFC标签，可连接外部NFC天线；QN9030变体功能与QN9090一致，仅存储空间缩减为320KB嵌入式闪存、88KB RAM；QN9030T在具备QN9030全部功能的基础上额外增加内置NFC标签。Arm Cortex-M4为32位内核，最高运行频率48MHz，具备低功耗、增强调试特性，支持高等级块集成。
商品特性
- 极低电流方案，可实现长电池续航
- 单芯片即可运行协议栈和应用
- 系统元器件数量少
- 灵活的传感器接口
- QN9090T和QN9030T内置NTAG
- 封装为6×6mm HVQFN40，引脚间距0.5mm，无铅符合RoHS标准
- 结温范围为-40℃至+125℃
- 符合2.4GHz蓝牙低功耗5.0标准
- 接收器电流4.3mA
- 支持蓝牙低功耗5.0 2Mbps高数据速率
- 蓝牙低功耗接收器灵敏度-97dBm
- 可改善与WiFi的共存性
- 发射功率可配置，最高可达+11dBm，调节范围46dB
- 不同发射功率对应电流：+10dBm对应20.3mA，+3dBm对应9.4mA，0dBm对应7.4mA
- 电源电压范围1.9V至3.6V
- 支持天线分集控制
- 内置带内部电容的32MHz晶振单元，配合合适的外部晶振可在工作条件下满足射频工作所需精度
- 集成射频巴伦
- 集成超低功耗睡眠振荡器
- 深度掉电电流350nA，支持IO唤醒
- 支持128位、192位或256位AES安全处理器
- Arm Cortex-M4处理器最高运行频率48MHz，内置嵌套向量中断控制器、存储器保护单元，支持非屏蔽中断、串行线调试、系统滴答定时器，串行线输出可增强调试能力
- 片上存储：QN9090为640KB闪存、152KB SRAM，QN9030为320KB闪存、88KB SRAM
- 系统时钟范围12MHz至48MHz，适配低功耗需求
- 2个I2C总线接口，可作主设备或从设备
- 10通道PWM
- 2个低功耗定时器
- 2个USART，其中一个支持流控制
- 2个SPI总线，可作主设备或从设备
- 1个PDM数字音频接口，带基于硬件的语音活动检测器，可降低语音应用功耗，支持双通道麦克风接口，具备灵活的抽取器、16条目FIFO，可选直流阻塞
- 19通道DMA引擎，可实现外设与SRAM、SRAM与SRAM之间的高效数据传输，支持固定或增量地址，可链式操作，可在低CPU开销下实现复杂功能
- 最多可选择4个GPIO作为引脚中断，可由上升沿、下降沿或双沿触发
- 支持2组GPIO分组中断，可基于输入状态的逻辑与或组合触发中断
- 32位实时时钟RTC分辨率1秒，RTC内定时器分辨率1毫秒，可从睡眠、深度睡眠和掉电模式唤醒
- 电压欠压检测，支持8个可编程阈值
- 8输入12位ADC，最高采样速率190ksamples/s，硬件支持连续转换或单次转换，可在一个序列内对单个或多个输入采样，可关联DMA操作实现低开销运行
- 1个模拟比较器
- 集成电池传感器和温度传感器
- 集成看门狗定时器和上电复位
- 集成待机电源控制器
- 最多支持22个数字IO
- 1个Quad SPIFI接口，可访问外部闪存设备
- 仅QN9090T和QN9030T集成NTAG I2C plus设备，符合NFC论坛Type 2标准
- 集成随机数生成引擎
- AES引擎支持AES-128至AES-256
- 哈希硬件加速器，支持SHA-1、SHA-256
- 集成EFuse，支持存储128位随机AES密钥、配置模式、微调参数
- 集成ISO7816智能卡数字接口，配合合适的外部模拟设备可作为智能卡读卡器工作
- 支持睡眠模式，CPU处于低功耗状态等待中断
- 支持深度睡眠模式，相比睡眠模式额外禁用部分功能，整体处于低功耗状态，CPU等待中断
- 支持掉电模式，主功能断电，可通过IO唤醒，也可通过部分工作在有限功能模式的外设I2C、USART、SPI和低功耗定时器唤醒
- 支持深度掉电模式，电流仅350nA，为极低功耗状态，支持IO触发唤醒
- 41位和28位低功耗定时器可在掉电模式下运行，由32kHz FRO或32kHz晶振时钟驱动，运行时长可分别超过一年、两天
- 专用低功耗定时器由32kHz晶振时钟驱动，与蓝牙低功耗链路紧密集成
应用领域
- 蓝牙低功耗相关应用
- 电池供电的低功耗无线设备
- 语音类应用
- 智能卡读卡器应用
- 需要传感器接入的低功耗无线设备
