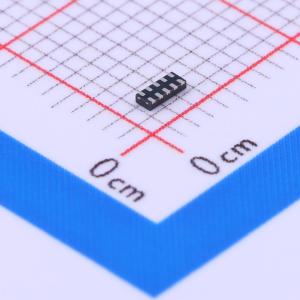

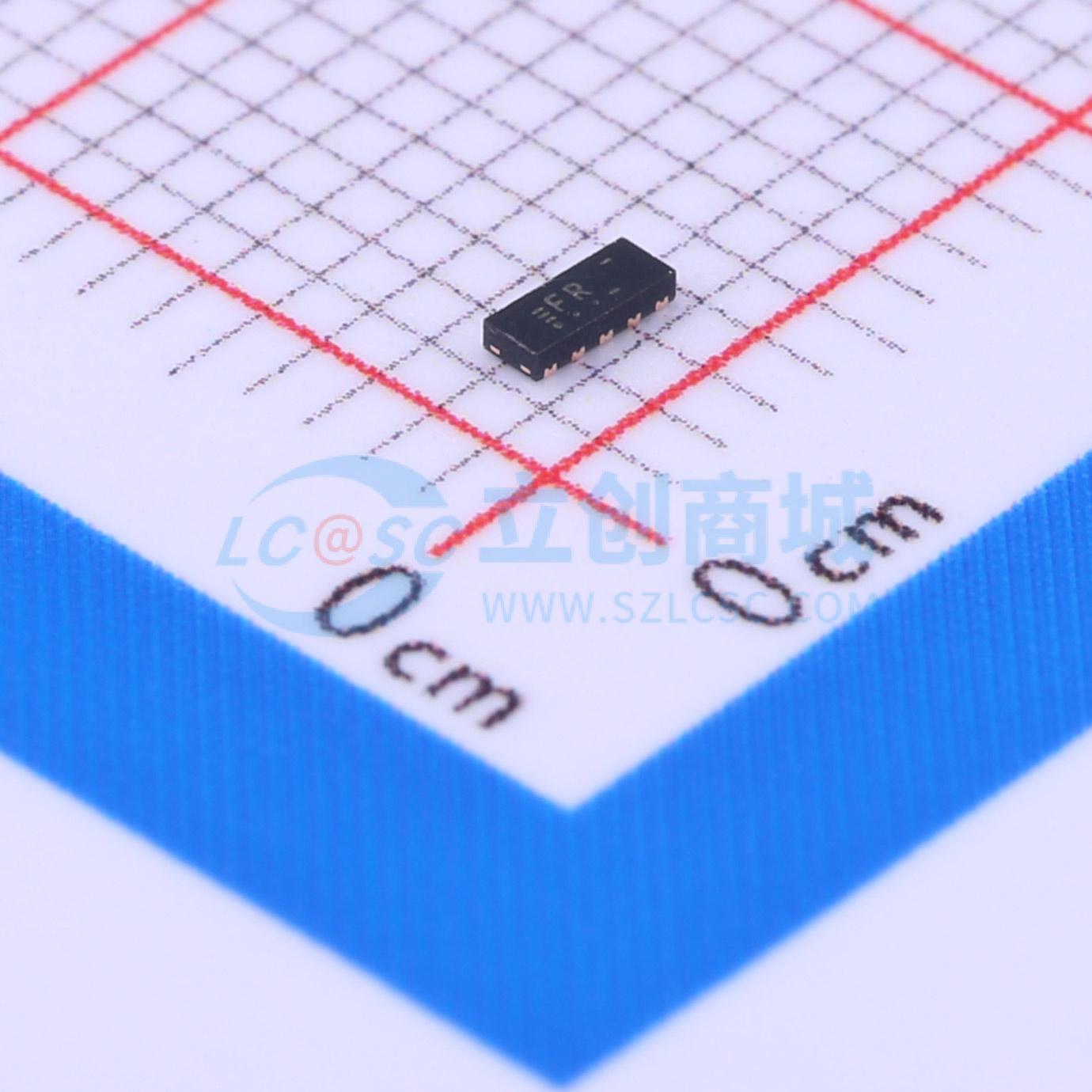

PUSB3FR4

ESD 3.3V截止峰值浪涌电流：5A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该器件旨在保护高速接口，如10 Gbps的SuperSpeed USB 3.2、高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口免受静电放电（ESD）影响。该器件包含四个高级ESD保护二极管结构，用于保护超高速信号线的敏感发射器和接收器。该器件采用无引脚小型DFN2510A - 10（SOT1176 - 1）塑料封装。所有信号线均采用特殊二极管配置进行保护，仅提供0.29 pF的超低线路电容。这些二极管采用回滞结构，为下游组件提供高达±15 kV接触ESD电压的保护，超过IEC 61000 - 4 - 2 4级标准。
品牌名称: Nexperia(安世)
商品型号: PUSB3FR4
商品编号: C294620
商品封装: DFN2510A-10
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

该器件旨在保护高速接口，如10 Gbps的SuperSpeed USB 3.2、高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口免受静电放电（ESD）影响。该器件包含四个高级ESD保护二极管结构，用于保护超高速信号线的敏感发射器和接收器。该器件采用无引脚小型DFN2510A - 10（SOT1176 - 1）塑料封装。所有信号线均采用特殊二极管配置进行保护，仅提供0.29 pF的超低线路电容。这些二极管采用回滞结构，为下游组件提供高达±15 kV接触ESD电压的保护，超过IEC 61000 - 4 - 2 4级标准。

商品特性

为USB 2.0和10 Gbps的SuperSpeed USB 3.2、HDMI、DisplayPort、eSATA和LVDS提供系统级ESD保护
每个通道的线路电容仅为0.29 pF
出色的系统保护：极深的回滞特性与仅0.27 Ω的动态电阻相结合
所有信号线均集成了轨到轨钳位二极管，为下游提供超过IEC 61000 - 4 - 2 4级标准的±15 kV ESD保护
匹配的0.5 mm走线间距
信号线的信号对之间匹配电容≤0.05 pF
设计友好的“直通式”信号路由

应用领域

智能手机、平板电脑、移动互联网设备（MID）和便携式设备
电视和显示器
DVD录像机和播放器
笔记本电脑、主板显卡和端口
机顶盒和游戏机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 2 个)

个

起订量：2 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	3.3V
	钳位电压	3V
	峰值脉冲电流(Ipp)	5A
	峰值脉冲功率(Ppp)	-
	击穿电压	5.5V

	属性	参数值
	反向电流(Ir)	1nA
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.29pF
