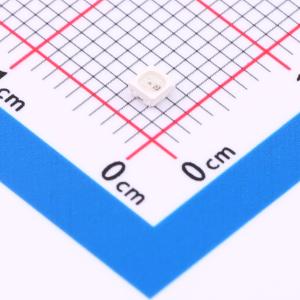

温馨提醒：图片仅供参考，商品以实物为准

TZ-2020S2RGB-5V-I4-MS

贴片灯珠

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 幻彩小家电氛围灯灯带
品牌名称: TUOZHAN(拓展光电)
商品型号: TZ-2020S2RGB-5V-I4-MS
商品编号: C26159668
商品封装: SMD2020-4P
包装方式: 编带
商品毛重: 0.029725克(g)

商品参数

	属性	参数值
	商品目录	RGB LED(内置IC)
	波长	G:520nm~530nm；B:465nm~475nm；R:620nm~635nm
	发光强度	B:500mcd~700mcd；R:300mcd~500mcd；G:1300mcd~1800mcd
	PWM频率	4kHz
	数据速率	800Kbit/s
	工作电压	3.5V~7.5V

商品概述

TZ-1815是单线传输的三通道LED驱动控制芯片，采用单极性归零码协议。内部包含电源钳位模块、信号解码模块、振荡模块、数据再生模块、输出电流驱动模块等。数据再生模块在接受本芯片的数据后，自动将级联输出的数据整形转发，保证数据串联传输过程不衰减。内置输出电流设置模块，OUT/RGB端口默认输出电流12mA。它是一个集控制电路与发光电路于一体的智能外控LED光源，每个元件即为一个像素点。芯片采用单线通讯方式，采用归零码的方式发送信号。在上电复位后，接受DIN端的数据，接受够24Bit后，DOUT端开始转发数据，为下一个芯片提供输入数据。在转发之前DOUT口一直拉低，此时芯片不接受新的数据。芯片OUTR、OUTG、OUTB三个PWM输出口根据接受到的24Bit数据，发出相应的不同占空比的信号，该信号周期在4MS。如果DIN端输入信号为RESET信号，芯片将接受到的数据送显示，芯片将在该信号结束后重新接受新的数据，在接受完开始的24Bit数据后通过DOUT端口转发数据，芯片在没有接受到RESET信号前，OUTR、OUTG、OUTB原输出保持不变，当接受到80us以上的低电平RESET码后，芯片将接受到24Bit PWM数据脉宽输出到OUTR、OUTG、OUTB上。芯片采用自动整形转发技术，使得该芯片的级联个数不受信号传送的限制，仅仅受限刷屏速度要求。例如设计一个1024级联，它的刷屏时间1024×0.4×2 = 0.8192ms（芯片的数据延迟时间为0.4µs），不会有任何闪烁的现象。

商品特性

电源输入电压：3.5 - 7.5V
OUT R/G/B恒流值：12mA
Top SMD内部集成高质量外控单线串行级联恒流IC
控制电路与芯片集成在SMD 2020元器件中，构成一个完整的外控像素点，色温效果均匀且一致性高
内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加
默认上电不亮灯
灰度调节电路（256级灰度可调）
数据整形：接收完本单元数据自动将后续数据整形输出
内置高精度和高稳定性振荡器
单线数据传输，可无限级联
数据协议兼容性高
数据发送速率：800Kbps

数据手册PDF

放大查看下载PDF

	属性	参数值
	静态电流	0.3mA
	抗静电能力	5000V
	载带方式	正贴
	工作温度	-40℃~+80℃
	长度	2mm
	高度	0.95mm
