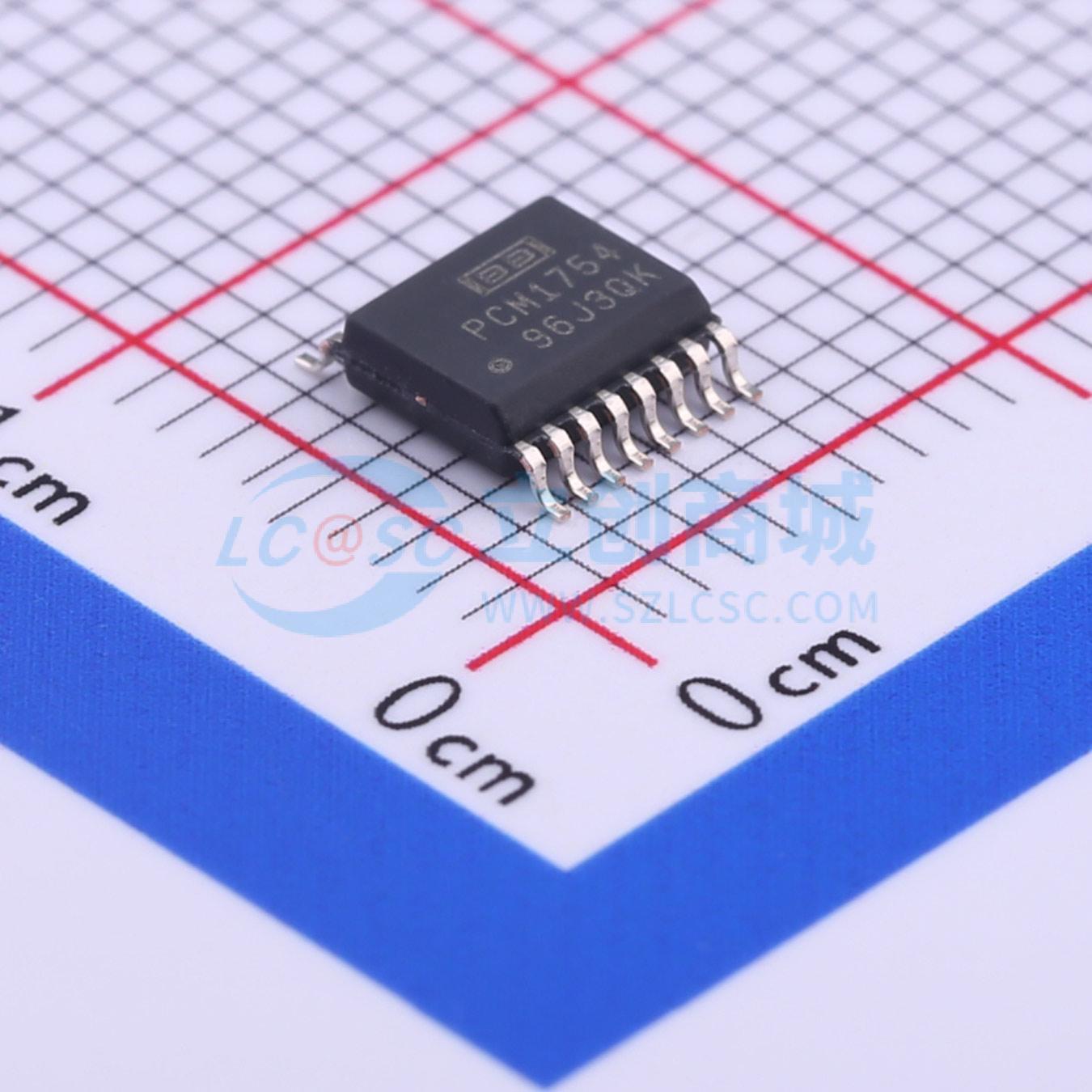

温馨提醒：图片仅供参考，商品以实物为准
PCM1754DBQR
24位、192 kHz采样的增强型多级Δ-Σ音频数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PCM1754 106dB SNR 立体声音频数模转换器 (DAC)（硬件控制）
- 品牌名称
- TI(德州仪器)
- 商品型号
- PCM1754DBQR
- 商品编号
- C294211
- 商品封装
- SSOP-16-150mil
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 24 | |
| 通道数 | 2 | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2S | |
| 芯片类型参数/描述 | 音频解码器 | |
| 工作温度 | -40℃~+85℃ | |
| 采样率 | 200000Hz |
商品概述
PCM175x 器件是基于德州仪器 (TI) 增强型 delta-sigma 架构的立体声数模转换器 (DAC)，采用四阶噪声整形和 8 级幅度量化，以实现出色的动态性能和更高的时钟抖动容限。由于该器件支持 16 位和 24 位数据的行业标准音频数据格式，因此 PCM175x 器件可轻松与音频 DSP 和解码器芯片接口。PCM175x 器件可以在硬件模式下进行控制，也可以通过支持寄存器写入功能的三线串行控制端口访问全套用户可编程功能。 除引脚 5 外，PCM1753 与 PCM1748、PCM1742 和 PCM1741 引脚兼容。
商品特性
- 24 位分辨率
- 模拟性能 (VCC = 5 V)
- 动态范围：106 dB
- 信噪比：典型值 106 dB
- 总谐波失真加噪声：典型值 0.002%
- 满量程输出：典型值 4 VPP
- 4 倍/8 倍过采样数字滤波器
- 阻带衰减：-50 dB
- 通带波纹：±0.04 dB
- 采样频率：5 kHz 至 200 kHz
- 系统时钟：128 fS、192 fS、256 fS、384 fS、512 fS、768 fS、1152 fS，支持自动检测
- 硬件控制 (PCM1754)
- I²S 和 16 位字，右对齐
- 44.1 kHz 数字去加重
- 软静音
- 左、右声道公共输出零标志
- 小型 16 引脚 SSOP 封装，无铅
应用领域
- 音频/视频接收器
- 高清电视接收器
- 汽车音响系统
- 其他需要 24 位音频的应用
