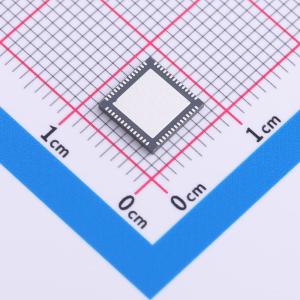

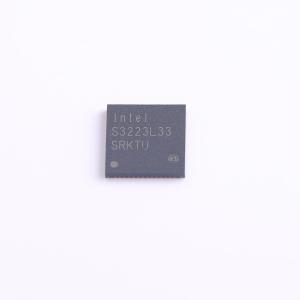

温馨提醒：图片仅供参考，商品以实物为准
KTI226V S RKTU
单端口紧凑低功耗以太网控制器，集成MAC和PHY，支持2.5千兆以太网及时间敏感网络应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.5千兆以太网控制器I225/I226是一款单端口、紧凑型、低功耗的千兆以太网（GbE）控制器。它是一款完全集成的GbE媒体访问控制（MAC）和物理层（PHY）设备，提供10/100/1000/2500 Mbps的数据速率。
- 品牌名称
- Intel/Altera
- 商品型号
- KTI226V S RKTU
- 商品编号
- C26159200
- 商品封装
- VQFN-56-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.56425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网控制器 | |
| MAC接口 | PCIe | |
| 工作电压 | 950mV；3.3V | |
| 集成PHY | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 以太网速率标准 | 10BASE-Te；100BASE-TX；1000BASE-T；2500BASE-T | |
| 功能特性 | 可编程LED指示；低功耗模式；支持TSN；支持VLAN过滤；支持IEEE1588；唤醒功能 |
商品概述
I225/I226是单端口、紧凑、低功耗千兆以太网控制器，集成MAC和PHY，提供10/100/1000/2500Mb/s数据速率。主机接口为单通道PCIeGen2（5.0GT/s）版本3.1。采用7×7mmVQFN封装，0.4mm引脚间距，高0.85mm，适合小型化平台。实现IEEE802.3MII管理接口，即MDIO接口，到内部PHY，包含内部数据线MDIO和时钟线MDC，可通过MAC寄存器空间访问。系统活动状态通过PCIe与管理引擎通信，低功耗状态通过SMBus通信，SMBus速率1MHz。提供软件定义引脚SDP，可由软件驱动或感测，或由嵌入式1588定时器激活。支持TSN，可用于音视频桥接和扩展温度应用。I226相比I225在所有硅状态显著降低功耗，改善电缆BER性能，并能在2.5G速率下支持工业温度85℃。
商品特性
- 集成MAC/PHY，支持10BASE-Te、100BASE-TX、1000BASE-T和2500BASE-T802.3规范。
- 符合IEEE802.3u自动协商。
- 支持载波扩展（半双工）。
- 在10BASE-Te和100BASE-TX支持半双工。
- 自动极性校正。
- 网络代理/ARP卸载。
- MDC/MDIO管理接口。
- 智能速率操作，在故障电缆环境下自动降速。
- 支持功耗优化器。
- 1通道PCIeGen2v3.1接口，用于活动状态操作。
- 低系统电源状态下提供与管理引擎的SMBus接口。
- 集成MDI终端电阻，降低BOM成本。
- 可配置MDITAP上/下操作。
- 三个可配置LED输出。
- 7×7mmPG-VQFN-56封装，0.4mm引脚间距，裸露焊盘用于接地。
- 商用温度：0℃至+70℃。
应用领域
- 客户端系统。
- 服务器系统。
- 扩展坞配置。
- 台式机。
- 笔记本电脑。
- 工作站。
- 附加网卡NIC。
- 主板集成LANLOM设计。
- 音视频桥接AVB应用。
- 需要TSN能力的扩展温度应用。
