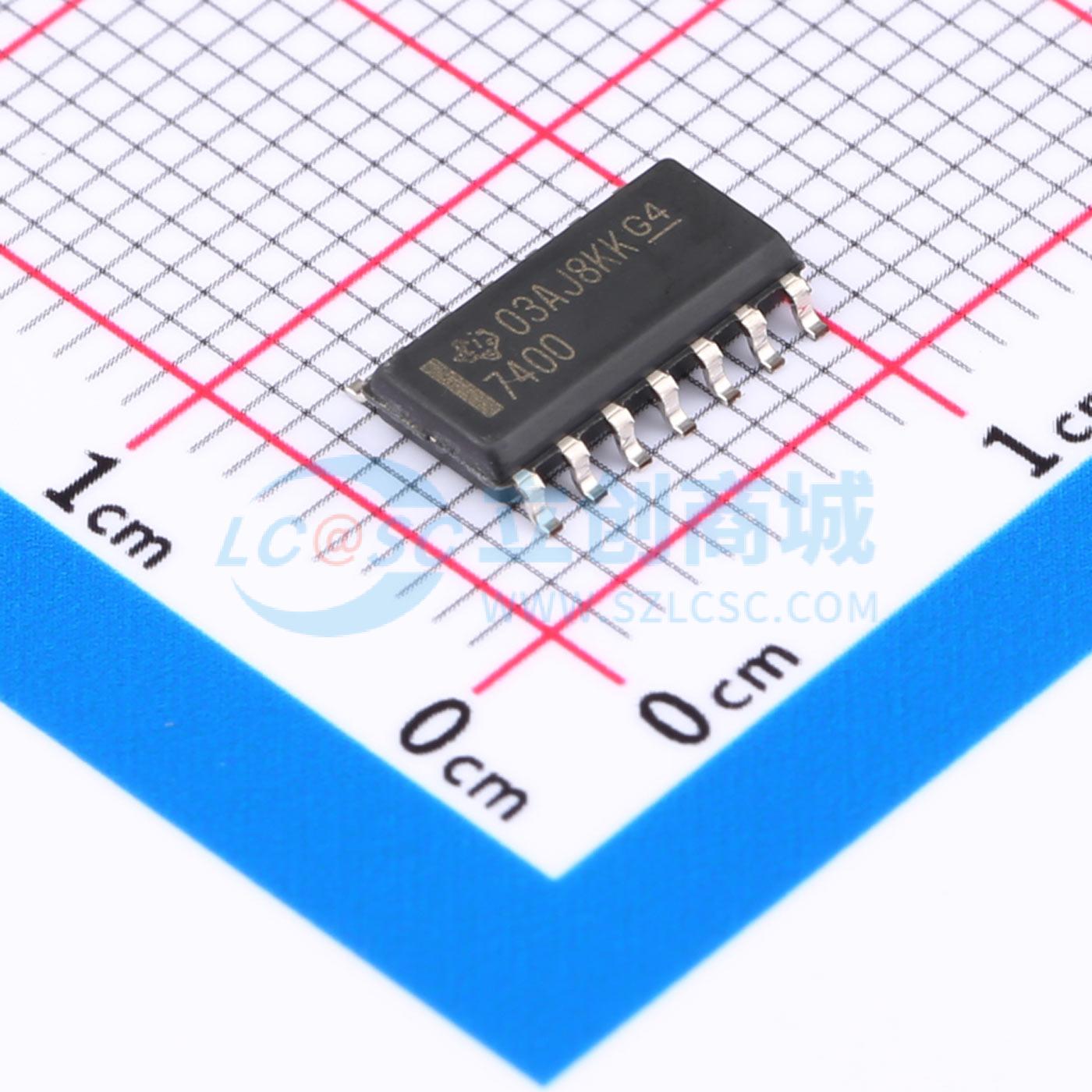

温馨提醒：图片仅供参考，商品以实物为准
SN7400D
四2输入正与非门，输入符合TTL标准，可接受3.3V或2.5V逻辑输入
- 描述
- SN7400 4 通道、双输入、4.75V 至 5.25V 双极与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN7400D
- 商品编号
- C2686321
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 16mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.4V~3.4V | |
| 输出低电平(VOL) | 200mV~400mV | |
| 系列 | 7400系列 | |
| 传播延迟(tpd) | 22ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
