WS8100

符合BLE 5.0规范的高性能低功耗蓝牙SOC芯片。片上集成了Balun，无需阻抗匹配网络，无需外挂晶振负载电容，无需外部32KHz晶振，最大限度地节省BOM成本。片上集成了高效率DC-DC降压转换器以实现超低功耗，适合用于高性价比可穿戴、物联网、遥控器、透传、POS、Homekit、Beacon等低功耗应用。

• 32位高性能RISC核心
• 16MHz/32MHz时钟
• 512KB/1MB Flash
• 40KB缓存静态RAM（SRAM）
• 2引脚cJTAG和JTAG调试
• 支持无线升级（OTA）
• 所有数字外设引脚均可连接任意GPIO
• 2个UART接口，硬件支持流控（CTS/RTS）
• 2个同步串行接口（SSI）（SPI、MICROWIRE和TI）
• I2C
• 2路PWM输出
• 四个通用定时器模块
• 实时时钟（RTC）
• 键盘控制器
• 正交解码器
• AES-128安全模块
• 集成电压检测
• 集成温度传感器
• 10位模数转换器（ADC）、1.3MSPS、8通道模拟多路复用器
• 支持16MHz IO时钟输出
• 高精度32KHz RC振荡器
• 2.4GHz RF收发器，符合低功耗BLE5.0规范
• -97dBm接收灵敏度
• -20dBm ~ +7dBm的可编程输出功率
• 单端RF接口
• 7mm×7mm QFN48封装（32个GPIO）

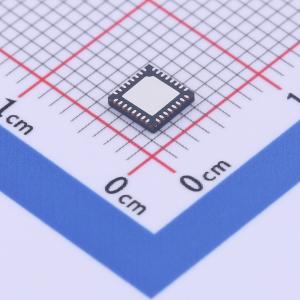

• 4mm×4mm QFN32封装（17个GPIO）
• 集成Host和Controller协议栈
• 工作电压范围：1.8至3.6V
• 芯片内部DC-DC转换器
• MCU工作电流：1.4mA @ 16MHz
• MCU休眠电流：0.6uA（IO唤醒）1.1uA（32KHz on、24K RAM on）1.0uA（32KHz on、8K RAM on）
• 接收电流：8.5mA
• 发送电流：9.5mA @ +0dBm 16mA @ +7dBm
• 1s间隔可连接广播：24uA
• 1s间隔连接保持：12uA
• 1s间隔不可连接广播：15uA
• Keil编译器
• JLINK

• 鼠标键盘
• 蓝牙遥控器
• Mesh智能灯
• 防丢器
• 可穿戴设备
