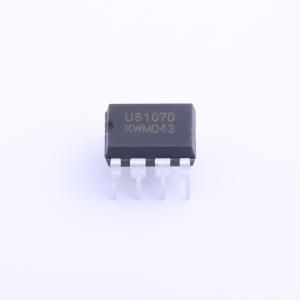

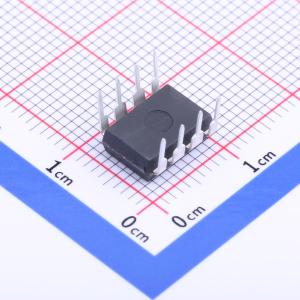

温馨提醒：图片仅供参考，商品以实物为准

U6107D

AC-DC电源芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 六级能效AC-DC电源芯片24W插件副边内置7AMOS典型全电压12V2A过认证
品牌名称: UN(友恩)
商品型号: U6107D
商品编号: C2686185
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+85℃
	工作模式	DCM；CCM

商品概述

U6107D是一款用于离线反激式转换器应用的高性能电流模式PWM功率开关。在U6107D中，带有频率抖动的PWM开关频率固定为65kHz，并经过微调以确保在较窄范围内。该IC内置了用于轻载和空载的绿色模式和突发模式控制，可实现低于75mW的待机功耗。 U6107D集成了欠压锁定（UVLO）、VDD过压保护（VDD OVP）、逐周期电流限制（OCP）、短路负载保护（SLP）、过载保护（OLP）、片上热关断（OTP）、软启动、VDD钳位等功能和保护。

商品特性

控制：支持DCM和CCM操作，±1%的恒压调节，动态响应快速
待机功耗低于75mW
电流模式控制
内置频率抖动
固定65kHz开关频率
绿色模式和突发模式控制
片上热关断
逐周期电流限制
内置前沿消隐
内置斜率补偿
极低的启动和工作电流
封装：DIP - 8

应用领域

充电器和适配器
电机驱动电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	10V~26V
	开关频率	60kHz~70kHz
	最大占空比	66.7%
	晶体管耐压	650V
