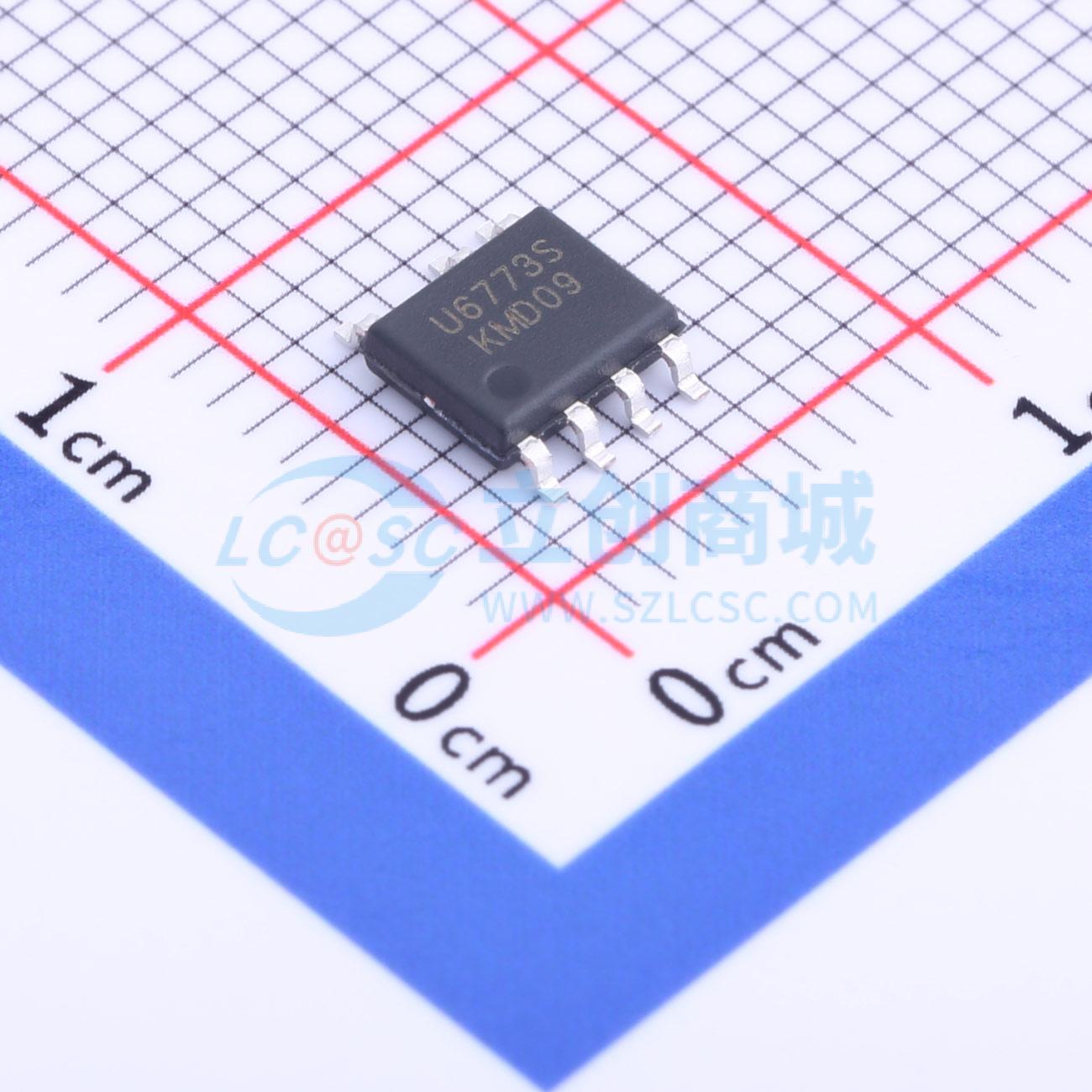

温馨提醒：图片仅供参考，商品以实物为准

U6773S

AC-DC电源芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 六级能效AC-DC电源芯片15W贴片原边内置4AMOS典型全电压12V1.5A过认证
品牌名称: UN(友恩)
商品型号: U6773S
商品编号: C2686183
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	特性	过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+85℃
	工作模式	DCM
	反馈方式	原边反馈

商品概述

U6773S是一系列高性能初级侧调节（PSR）电源开关，具备高精度恒压/恒流（CV/CC）控制功能，非常适合充电器应用。在恒压（CV）模式下，U6773S采用多模式控制，结合了幅度调制（AM）模式和频率调制（FM）模式，以提高系统效率和可靠性。在恒流（CC）模式下，该IC采用脉冲频率调制（PFM）控制，并具备线电压和负载恒流补偿功能。该IC可实现无音频噪声运行，并优化动态响应。内置的线缆压降补偿（CDC）功能可提供出色的恒压性能。U6773S集成了欠压锁定（UVLO）、VDD过压保护（VDD OVP）、逐周期限流（OCP）、短路负载保护（SLP）和VDD钳位等功能和保护机制。U6773S采用SOP - 7封装。

商品特性

集成650V MOSFET
多模式PSR控制
PSR无音频噪声运行
PSR优化动态响应
低待机功耗<70mW
恒流和恒压调节精度±4%
PSR恒压模式下可编程线缆压降补偿（CDC）
内置交流线电压和负载恒流补偿
内置保护功能：短路负载保护（SLP）、片上热关断（OTP）、逐周期限流、前沿消隐（LEB）、引脚浮空保护、VDD过压保护及钳位
封装：SOP - 7

应用领域

手机电池充电器
交流/直流电源适配器
LED驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	11V~27V
	开关频率	35kHz~70kHz
	晶体管耐压	650V
