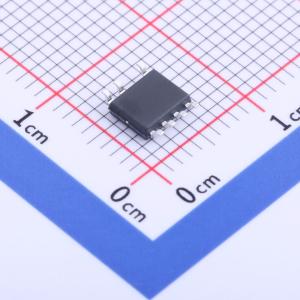

U6117SA

U6117SA 是一款高性能原边控制器，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用中。同时，U6117SA 也支持准谐振降压型 LED 恒流、恒压输出应用，仅需将 SEL 管脚短接到 GND 管脚即可。 在恒压输出模式中，U6117SA 采用多模式工作方式，即调幅控制 (AM) 和调频控制 (FM) 相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。采用 U6117SA 可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。 U6117SA 集成有多种保护功能：VDD 欠压保护 (UVLO)、VDD 过压保护 (OVP)、逐周期限流保护 (OCP)、短路保护 (SLP) 和 VDD 箝位等。

• 集成 650V MOSFET
• 支持反激和降压型拓扑应用：反激原边控制（SEL 管脚悬空），准谐振降压控制 (SEL = GND)
• ±4% 恒流、恒压精度
• 待机功耗 <70mW
• 多模式原边控制方式
• 工作无异音
• 优化的动态响应
• 可调式线损补偿
• 集成线电压和负载电压的恒流补偿
• 集成完善的保护功能：短路保护 (SLP)、过温保护 (OTP)、逐周期限流保护 (OCP)、前沿消隐 (LEB)、管脚悬空保护、VDD 过欠压保护和箝位保护
• 封装形式 SOP - 7

• 手机充电器/AC/DC 适配器
• LED 照明驱动
