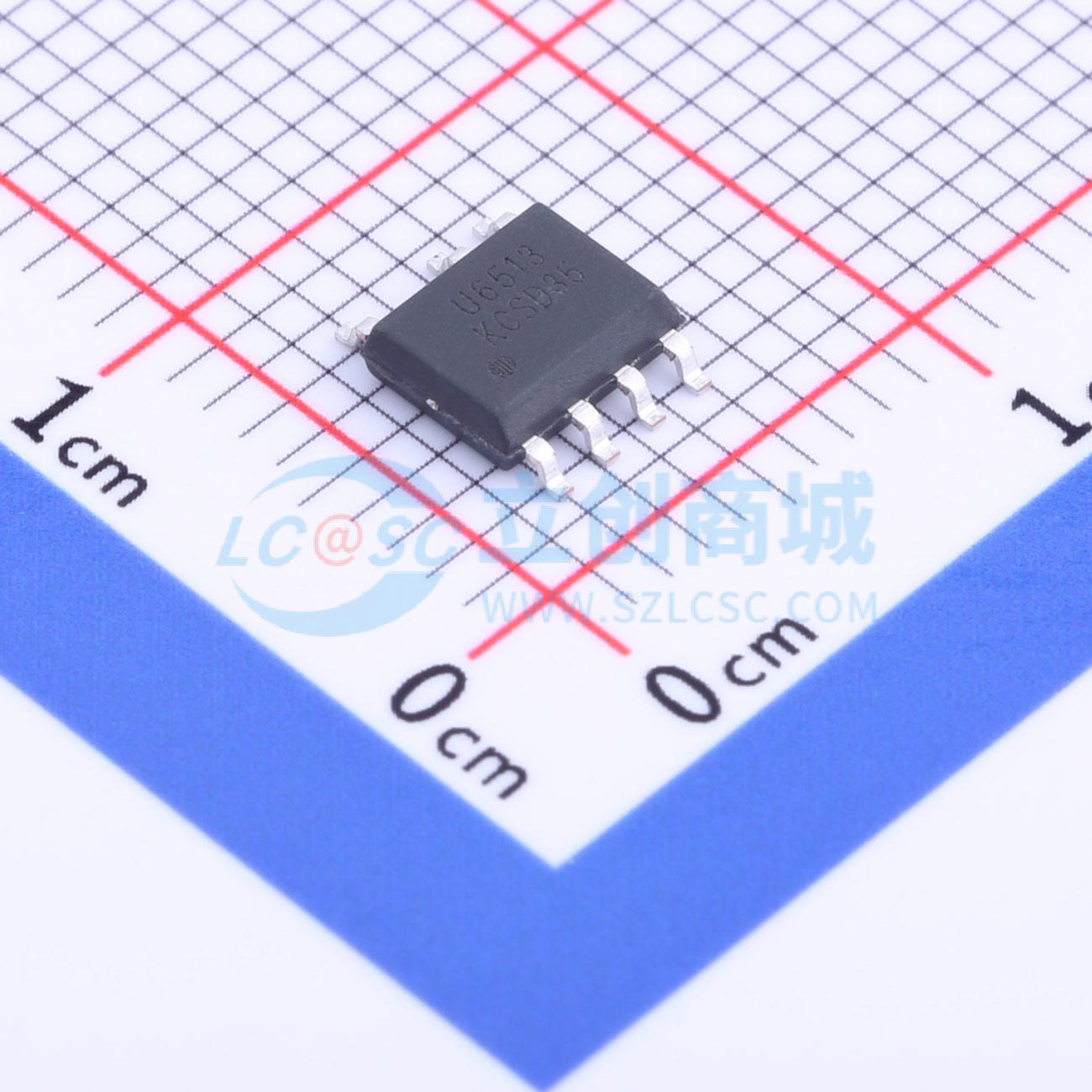

温馨提醒：图片仅供参考，商品以实物为准

U6513

AC-DC电源芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 六级能效AC-DC电源芯片10W原边内置1.8A三极管全电压
品牌名称: UN(友恩)
商品型号: U6513
商品编号: C2686171
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+85℃
	反馈方式	原边反馈

商品概述

采用 U6513 可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。 U6513 集成有多种保护功能：如 VDD 欠压保护(UVLO)、VDD 过压保护 (OVP)、逐周期限流保护(OCP)、短路保护 (FB SLP)、输出过压保护 (FBOVP)、过热保护 (OTP) 和 VDD 箝位等。 U6513 还集成有电源系统单点失效保护，在 FB 上拉电阻开路、FB 下拉电阻开路、FB 下拉电阻短路、输出二极管或者 SR 开路、输出二极管或者 SR 短路、变压器绕组短路、RCS 开路等故障条件下均能实现保护。内置超高压功率 BTJ 谷底开通、原边控制、系统效率高多模式原边控制方式，优异的动态响应，集成动态三极管驱动电路，工作无异音，优化的 EMI 性能，恒流、恒压调整率小于 ±5%，超低待机功耗 <30mW，CV 模式可编程输出线压降补偿，内置完善的保护功能：输出短路保护 (FB SLP)、逐周期限流保护（OCP）、前沿消隐 (LEB)、芯片过温保护 (OTP)、VDD 过压、欠压和箝位保护、输出过压保护功能 (FB OVP)，SOP - 7 封装。

商品特性

高性能、低成本
内置高压功率三极管
可提供高精度恒压和恒流输出性能
适合于小功率离线式充电器应用
工作无异音
优异的动态性能
集成线损补偿功能，可获得高性能的恒压输出表现
集成多种保护功能：VDD 欠压保护(UVLO)、VDD 过压保护 (OVP)、逐周期限流保护(OCP)、短路保护 (FB SLP)、输出过压保护 (FBOVP)、过热保护 (OTP) 和 VDD 箝位等
集成电源系统单点失效保护，在 FB 上拉电阻开路、FB 下拉电阻开路、FB 下拉电阻短路、输出二极管或者 SR 开路、输出二极管或者 SR 短路、变压器绕组短路、RCS 开路等故障条件下均能实现保护
内置超高压功率 BTJ 谷底开通
原边控制，系统效率高
多模式原边控制方式
优异的动态响应
集成动态三极管驱动电路
优化的 EMI 性能
恒流、恒压调整率小于 ±5%
超低待机功耗 <30mW
CV 模式可编程输出线压降补偿
内置完善的保护功能：输出短路保护 (FB SLP)、逐周期限流保护（OCP）、前沿消隐 (LEB)、芯片过温保护 (OTP)、VDD 过压、欠压和箝位保护、输出过压保护功能 (FB OVP)
SOP - 7 封装

应用领域

手机充电器
AC/DC 电源适配器（典型输出功率：10W）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	5V~21V
	开关频率	35kHz~70kHz
	晶体管耐压	700V
