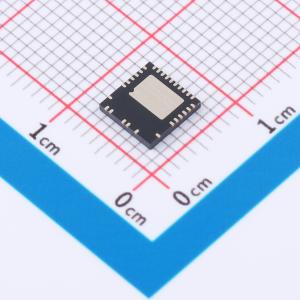

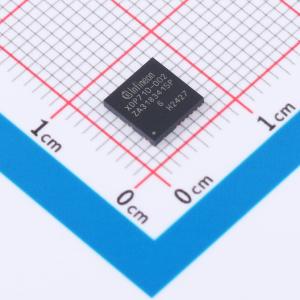

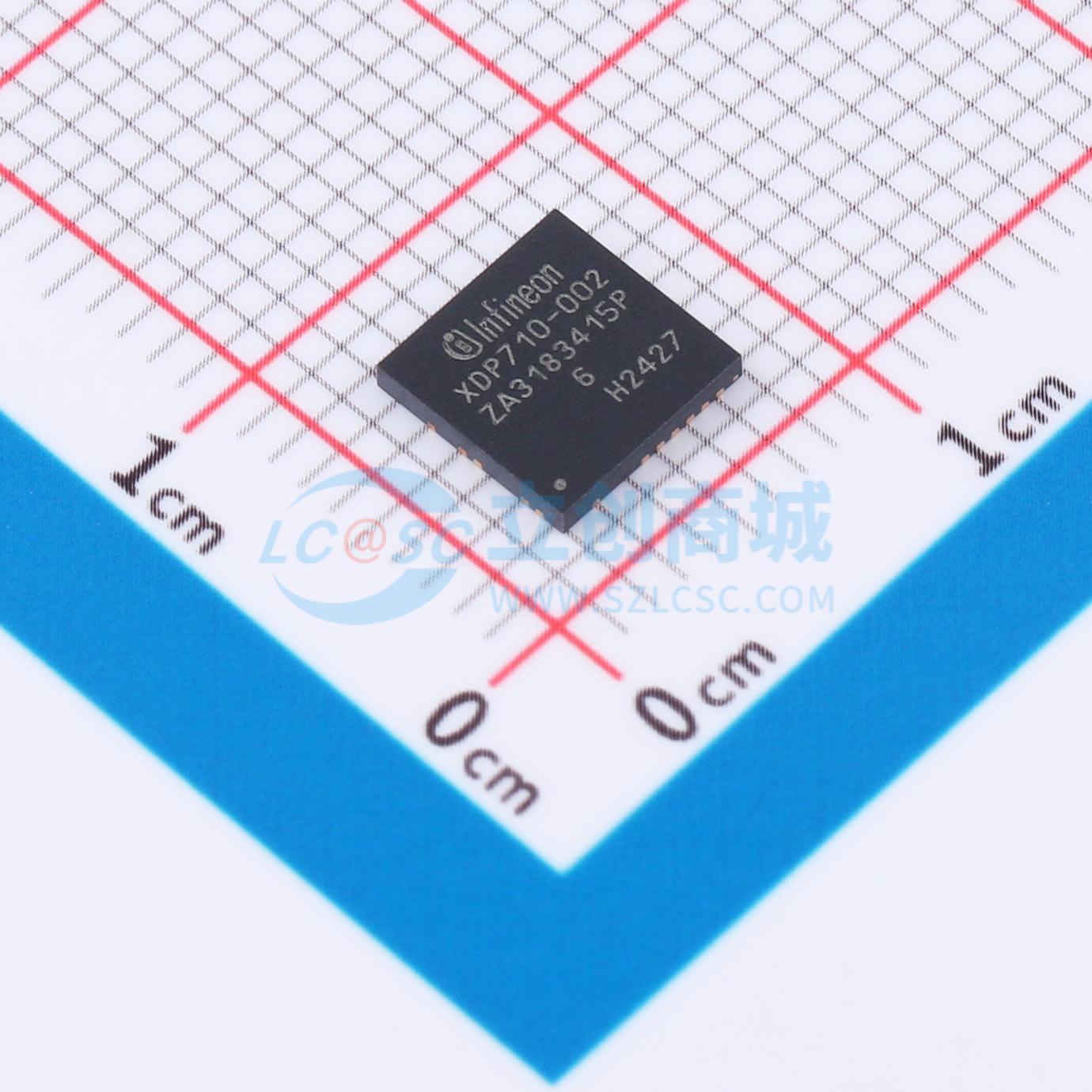

温馨提醒：图片仅供参考，商品以实物为准
XDP710002XUMA1
热插拔控制器，具备系统监控和保护功能，兼容特定MOSFET，集成门驱动器和电荷泵
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- XDP710002XUMA1
- 商品编号
- C26147250
- 商品封装
- VQFN-29(6x6)
- 包装方式
- 编带
- 商品毛重
- 3.83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 输出类型 | 开漏 | |
| 工作电压 | 5.5V~80V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 2 | |
| 复位超时 | 15s | |
| 工作温度 | -40℃~+125℃ |
商品概述
XDP710是一款宽输入电压热插拔和系统监控控制器IC，可驱动单个或多个并联N沟道MOSFET。除了可控开启功能外，XDP710还能通过PMBus接口对系统健康状况进行持续监控，并与主MCU进行通信。通过PMBus进行的高速通信，使系统设计人员能够完全或部分禁用下游子系统。
它集成了多种系统保护功能，以确保安全运行，并根据故障的严重程度产生各种保护响应。锁存关闭、复位、系统关机和重试是一些响应类型的示例。其SOA保护有效地确保了系统FET始终在安全条件下运行。
商品特性
- XDP710 - 002是XDP710 - 001的增强版本，具有向后兼容性
- 与英飞凌的OptiMOSTM兼容
- 与英飞凌的线性FET兼容
- 宽输入电压范围：5.5 V至80 V
- 瞬态耐受能力：500 ms内可达100 V
- 专用电流和电压ADC：12位
- 可编程和预设的FET有源SOA保护
- 集成栅极驱动器和用于外部N沟道MOSFET的电荷泵
- 可配置的快速FET关断：两步关断或1.5 A下拉电流
- PMBus接口：1 MHz
- 精确的输入和输出电压监控与报告：≤0.4%
- 精确的FET电流监控与报告：在整个ADC范围内≤0.75%
- 精确的输入功率监控与报告：≤1.15%
- 能量监控与报告
- 可编程的输入和输出过压（OV）和欠压（UV）保护
- 支持外部温度传感器和过温（OT）保护
- 顺序开启能力
- 29引脚（6 mm x 6 mm）VQFN封装
- 结温范围：-40°C至125°C
应用领域
- 服务器和数据中心
- 24 V - 48 V工业系统
- 配电系统
- 智能电子保险丝
- 网络路由器和交换机
