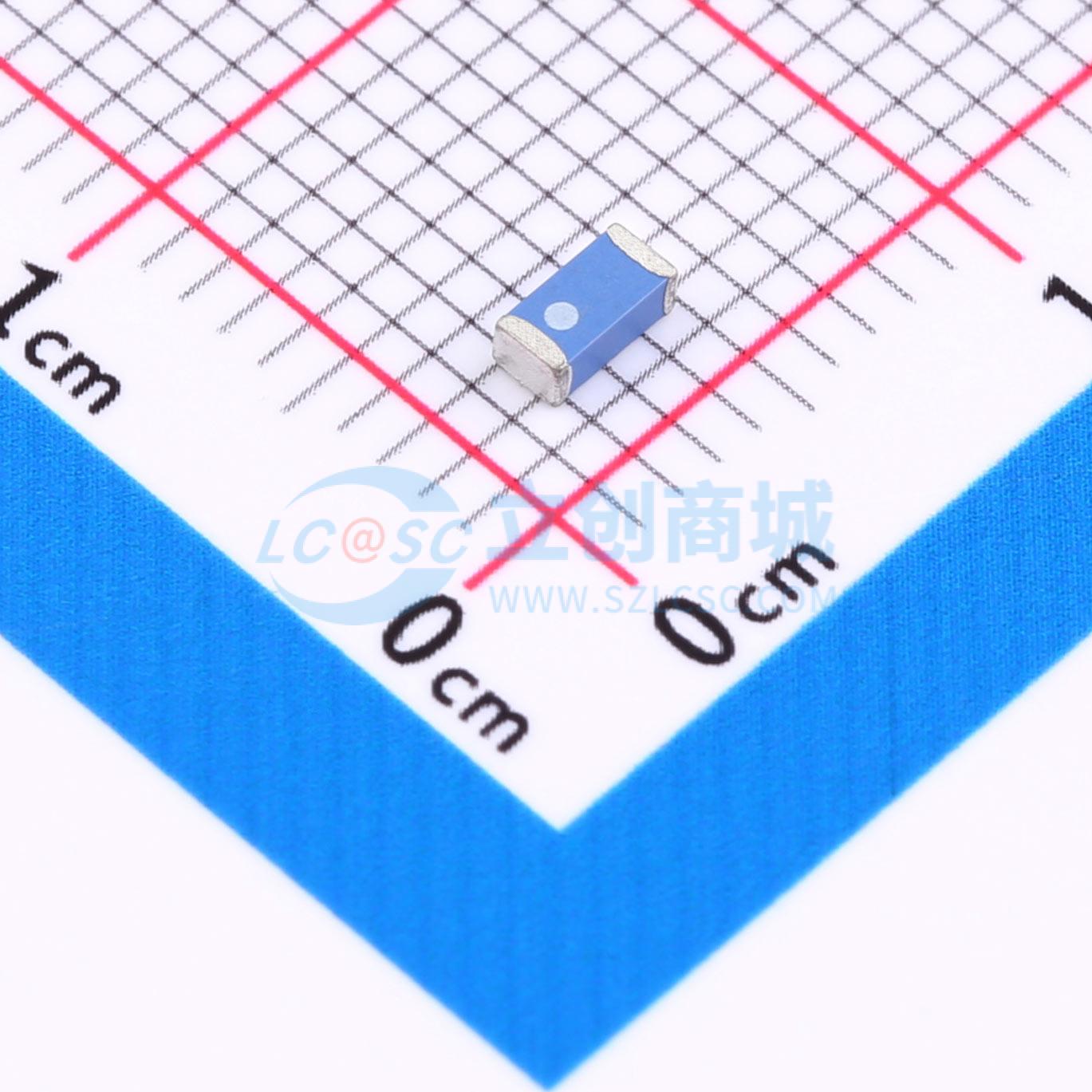

ANT3216LL00R2400A
无线组件陶瓷芯片天线
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：尺寸紧凑。 全向辐射。 卷带式自动安装。 兼容回流焊工艺。 符合RoHS标准。应用：2.4 GHz WiFi设备。 蓝牙小工具
- 品牌名称
- YAGEO(国巨)
- 商品型号
- ANT3216LL00R2400A
- 商品编号
- C293767
- 商品封装
- 1206
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | - | |
| 中心频率 | 2.45GHz | |
| 带宽 | 160MHz | |
| 增益 | 5.05dBi | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 功率 | 1W | |
| 驻波比 | - | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | 3.2mm | |
| 宽度 | 1.6mm | |
| 高度 | 1.2mm |
商品概述
陶瓷芯片天线 ANT3216LL00R2400A 2.4 - 2.5 GHz 3216 系列
紧凑尺寸
全向辐射
卷带和卷轴自动安装
兼容回流焊工艺
符合 RoHS 标准
工作频率：2.4 - 2.5 GHz
带宽：160 MHz
极化：线性
方位波束宽度：全向
峰值增益：5.05 dBi（典型值）
阻抗：50Ω
工作温度：-40 至 85℃
最大功率：1W
端接：Ni / Sn（环保无铅）
耐焊接热：260℃，10 秒
尺寸：
- 长度 (mm)：3.20 ± 0.15
- 宽度 (mm)：1.60 ± 0.15
- 厚度 (mm)：1.20 ± 0.15
- C (mm)：0.40 ± 0.20
端子名称：
- S1：馈电点
- S2：焊接点
应用领域
- 2.4 GHz 无线设备
- 蓝牙装置
- Zigbee 设备
- ISM 频段设备
