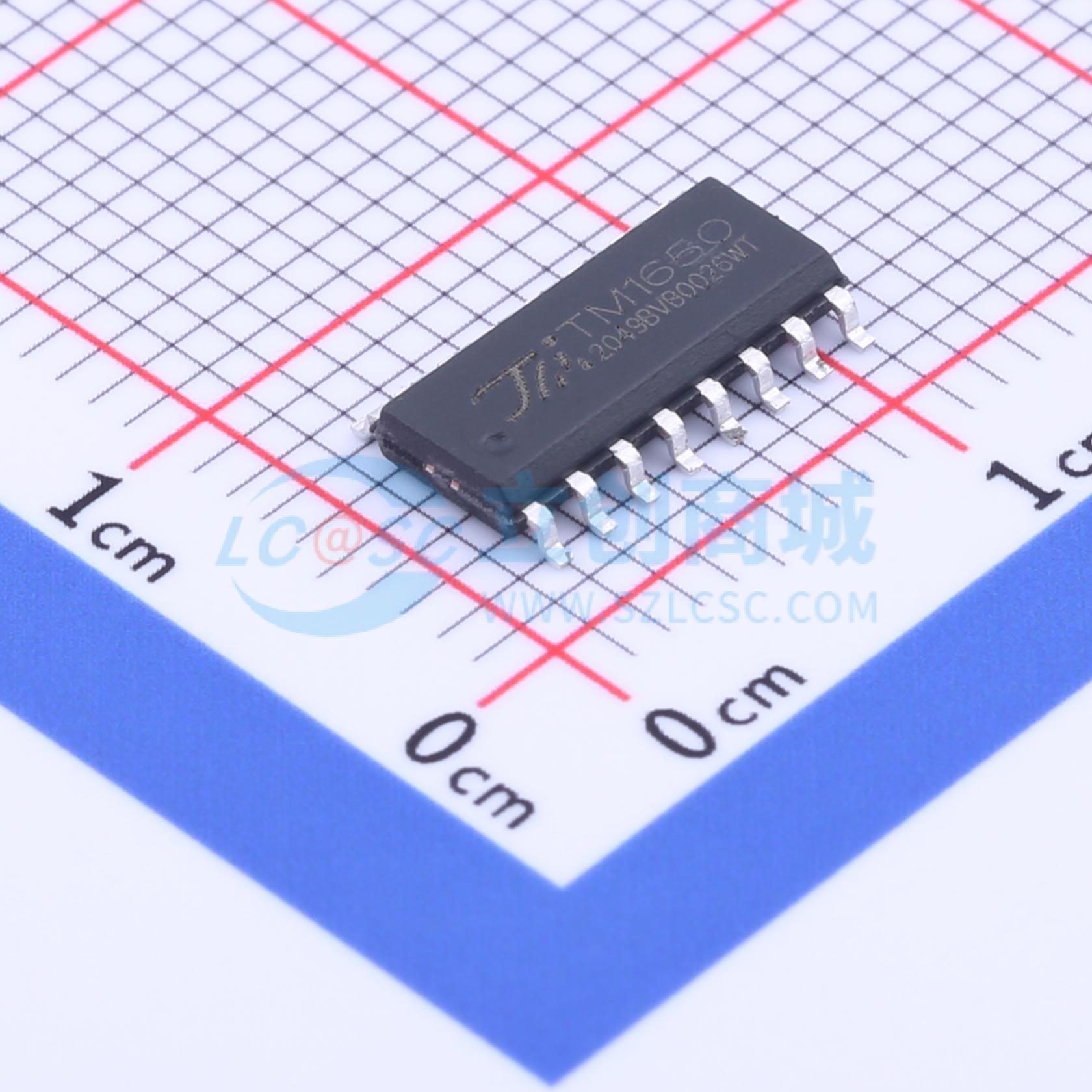

TM1650

晶圆版本是TA1809B

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TM1650是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于机顶盒、家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、电子称、智能电表等数码管，可适用于24小时长期连续工作的应用场合。
品牌名称: TM(天微)
商品型号: TM1650
商品编号: C2685241
商品封装: SOP-16
包装方式: 管装
商品毛重: 0.305克(g)

商品参数

商品概述

TM1650是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于机顶盒、家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、电子称、智能电表等数码管，可适用于24小时长期连续工作的应用场合。

商品特性

两种显示模式（8段×4位和 7段×4位）
支持单个按键7x4bit(28个按键)和组合按键（4个）
8级亮度可调
段驱动电流大于25mA，位驱动电流大于150mA
高速2线串行接口（CLK,DAT）
振荡方式：内置RC振荡
内置上电复位电路
内置数据锁存电路
支持3 - 5.5V电源电压
抗干扰能力强
封装形式：SOP16、DIP16

应用领域

机顶盒
家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)
电子称
智能电表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数码管驱动
	配置	7段x4位；8段x4位
	工作电压	3V~5.5V

	属性	参数值
	静态电流	300uA
	其他特性	键盘扫描；共阴极；辉光可调
	工作温度	-40℃~+85℃
