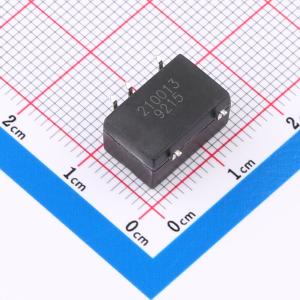

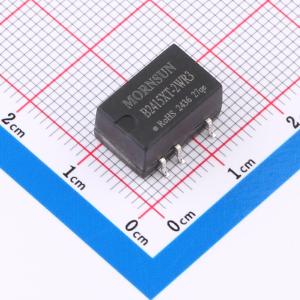

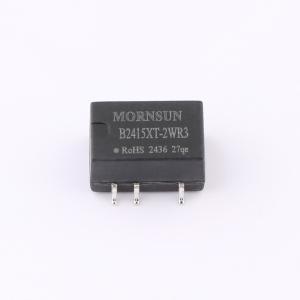

B2415XT-2WR3
21.6V~26.4V 15V 133mA 1.99W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：连续短路保护。空载输入电流低至8mA。工作环境温度范围：-40℃至+105℃。高效率达85%。紧凑型SMD封装。I/O隔离测试电压1.5kV DC。行业标准引脚排列
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- B2415XT-2WR3
- 商品编号
- C2684917
- 商品封装
- SMD-5P,13.2x8.5mm
- 包装方式
- 管装
- 商品毛重
- 0.852克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1.99W | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 84% | |
| 输出电压(Vout) | 15V | |
| 输出电流(最大值) | 133mA | |
| 最大容性负载 | 560uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 260kHz | |
| 静态电流(Iq) | 8mA | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 13.2mm | |
| 宽度 | 11.4mm | |
| 高度 | 7.25mm |
商品特性
- 可持续短路保护
- 空载输入电流低至8mA
- 工作温度范围: -40°C to +105°C
- 效率高达85% 小型SMD封装
- 隔离电压1500VDC
- 国际标准引脚方式
- 通过EN62368认证
应用领域
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
