温馨提醒：图片仅供参考，商品以实物为准

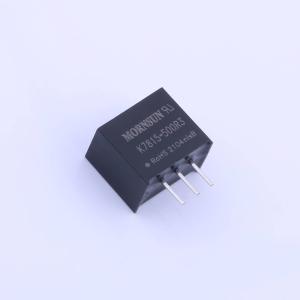

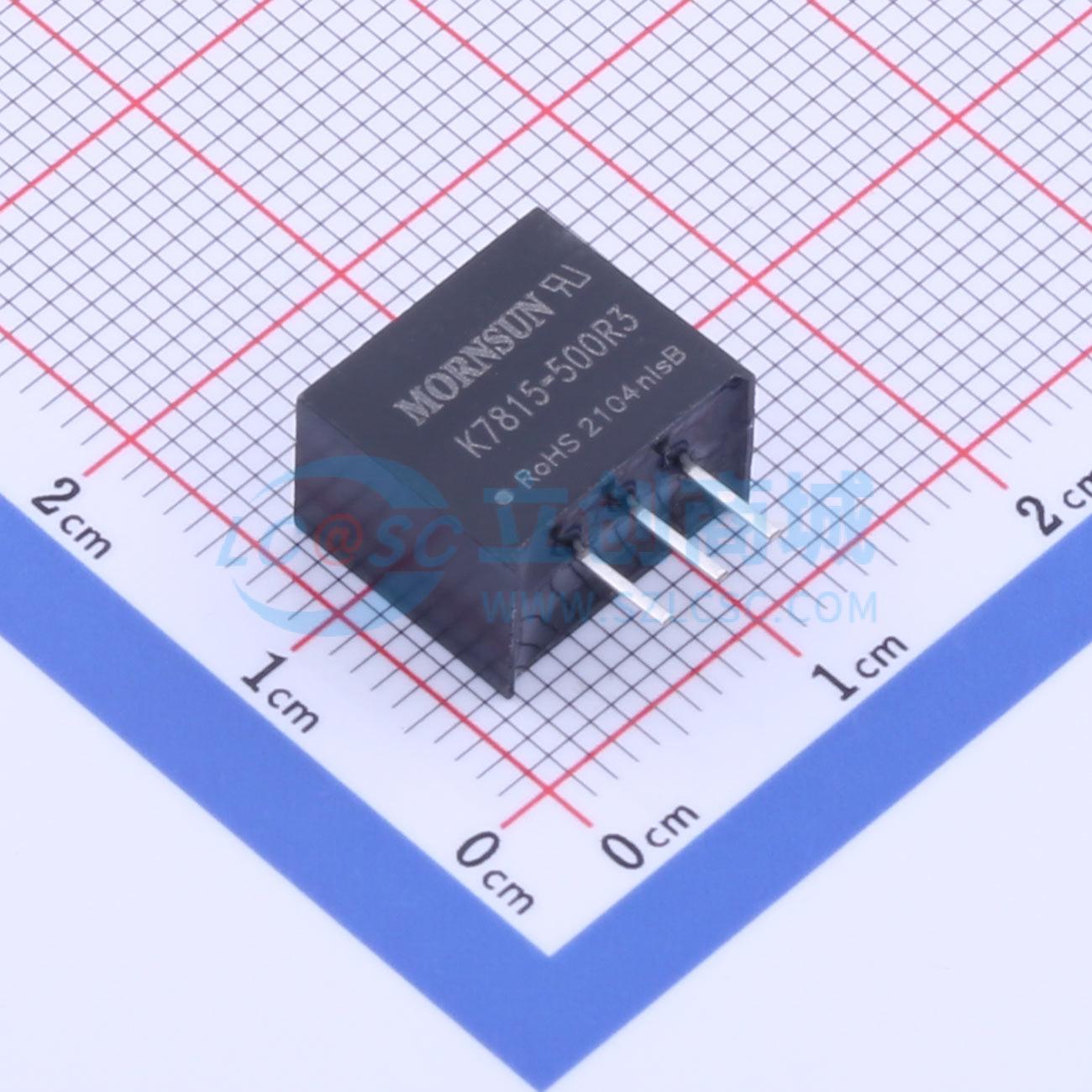

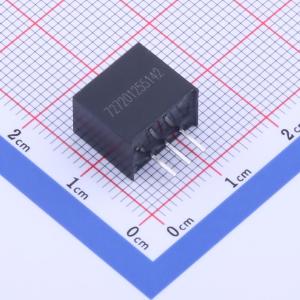

K7815-500R3
DC/DC模块电源，宽电压输入，非隔离稳压单输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高效率的开关稳压器，是LM78xx系列三端线性稳压器的理想替代品。它具有效率高，空载功耗低，短路保护功能等特性，同时在使用中无需外加散热片，可支持负输出。产品可广泛应用于多个行业。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- K7815-500R3
- 商品编号
- C2684891
- 商品封装
- SIP,11.6x7.6mm
- 包装方式
- 管装
- 商品毛重
- 1.775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 8V~21V；19V~36V | |
| 输出电压精度 | ±3% | |
| 输出电压(Vout) | 15V | |
| 输出电流(最大值) | 150mA；500mA | |
| 转换效率 | 95% | |
| 最大容性负载 | 680uF；330uF |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 200uA | |
| 纹波噪声 | 75mVp-p | |
| 特性 | 短路保护 | |
| 长度 | 11.6mm | |
| 宽度 | 7.55mm | |
| 高度 | 10.16mm | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 效率高达95%
- 空载输入电流低至0.2mA
- 工作温度范围：-40℃ to +85℃
- 支持负输出
- 输出短路保护
- 引脚与LM78xx系列兼容
- 通过IEC60950, UL60950, EN62368认证
应用领域
- 工控
- 电力
- 仪表
