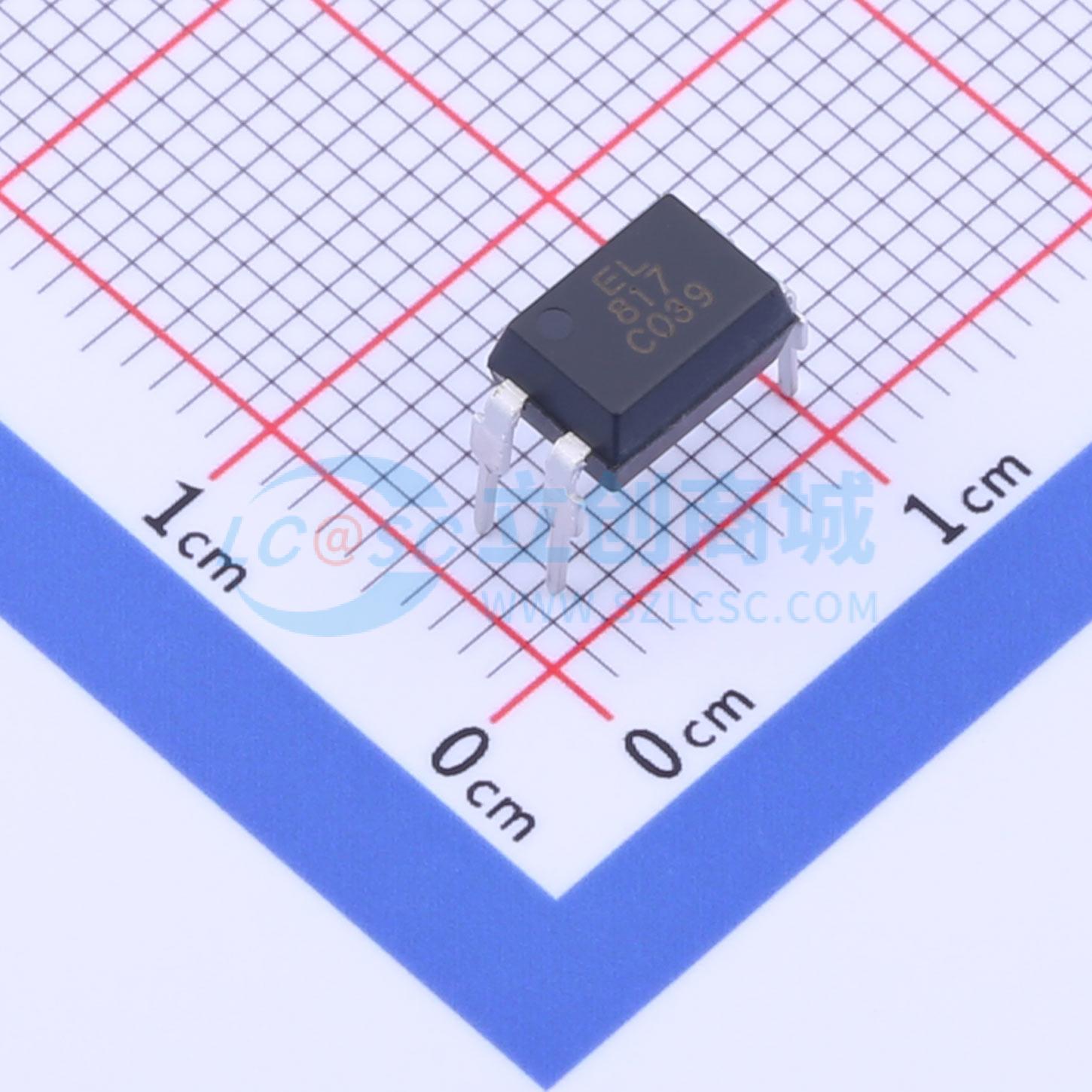

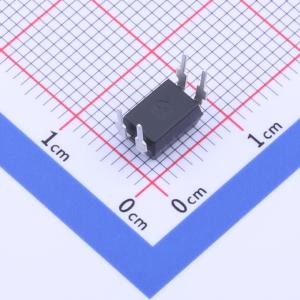

温馨提醒：图片仅供参考，商品以实物为准
GX817C
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由红外发光二极管组成，光耦合到光电晶体管探测器。它们采用 4 引脚 DIP 封装，有宽引脚间距和 SMD 选项。
- 品牌名称
- 国芯佳品
- 商品型号
- GX817C
- 商品编号
- C2684622
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.405克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@20mA,1mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA |
商品概述
GX817系列器件均由红外发光二极管和光电晶体管探测器光耦合组成。它们采用4引脚DIP封装，有宽引脚间距和SMD可选封装。
商品特性
- 符合无卤要求（仅铜引线框架）（溴<900 ppm，氯<900 ppm，溴+氯<1500 ppm）
- 电流传输比（CTR：在lF = 5mA、VCE = 5V时为50~600%）
- 输入输出间高隔离电压（Viso = 5000Vrms）
- 爬电距离≥7.62mm
- 工作温度高达+110℃
- 紧凑型小外形封装
- 产品本身符合RoHS标准
- 符合欧盟REACH法规
- 通过UL和cUL认证（编号E214129）
- 通过VDE认证（编号132249）
- 通过SEMKO认证
- 通过NEMKO认证
- 通过DEMKO认证
- 通过FIMKO认证
- 通过CQC认证
应用领域
- 可编程控制器
- 系统设备、测量仪器
- 通信设备
- 家用电器，如暖风机等
- 不同电位和阻抗电路间的信号传输
