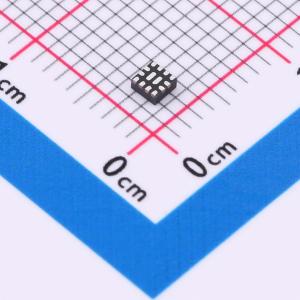

温馨提醒：图片仅供参考，商品以实物为准

MP3423GG-Z

升压型 3.1A 1.9V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DCDC升压，电源输入3V~7V，输出5V以内方案，MP3423是一款高效的同步升压转换器,具有输出断开功能。它可以在1.9V至5.5V的输入电压范围内工作,输出电压范围为2.5V至5.5V。该芯片采用2x2mm QFN封装,具有内部同步整流器,固定600kHz开关频率,最大输出电流为9A,静态电流为43uA。提供多种保护功能,包括过流保护、短路保护、过压保护和过温保护。
品牌名称: MPS(芯源)
商品型号: MP3423GG-Z
商品编号: C2682483
商品封装: QFN-14(2x2)
包装方式: 编带
商品毛重: 0.096克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案

商品参数

商品概述

MP3423是一款高效、同步、电流模式、带输出断开功能的升压转换器。 MP3423可在低至1.9V的输入电压下启动，同时提供浪涌电流限制和输出短路保护。集成的P沟道同步整流器提高了效率，无需外部肖特基二极管。该P沟道在关断期间将输出与输入断开。 600kHz的开关频率允许使用小型外部元件，而内部补偿和软启动功能则最大限度地减少了外部元件数量。MP3423使用低至2.8V的电源电压，为5V输出、3.1A负载需求提供了紧凑的解决方案。 MP3423采用14引脚2mmx2mm QFN封装。

商品特性

效率高达98%
输入范围1.9V至5.5V，输出范围2.5V至5.5V
内部同步整流器
600kHz固定开关频率
典型开关电流限制为9A
静态电流43μA
全负载范围内高效
内部软启动和补偿
输出负载与输入真正断开
过流保护（OCP）、短路保护（SCP）、过压保护（OVP）和过温保护（OTP）
小型2x2mm QFN14封装

应用领域

电池供电产品
移动电源、充电宝、备用电池组
USB电源
消费电子配件
平板电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.9V~5.5V
	输出电压	2.5V~5.5V
	输出电流	3.1A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	43uA
	开关管(内置/外置)	内置
	输出类型	可调
