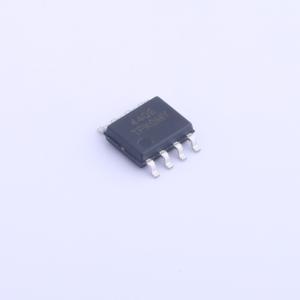

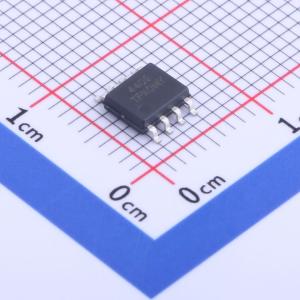

温馨提醒：图片仅供参考，商品以实物为准
4409
P沟道,电流:15A,耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- TF(拓锋)
- 商品型号
- 4409
- 商品编号
- C2681892
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 15mΩ@4.5V,12A | |
| 耗散功率(Pd) | 3.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 48nC | |
| 输入电容(Ciss) | 200pF | |
| 反向传输电容(Crss) | 280pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- VDS = -30V
- RDS(ON) < 15 m Ω @ VGS= -4.5 V ID = -12.0 A
- RDS(ON) < 12 m Ω @ VGS= -10 V ID = -15.0 A
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- 电池开关
- 负载开关
- 电源管理
