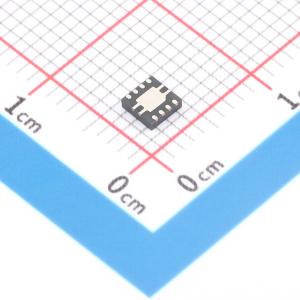

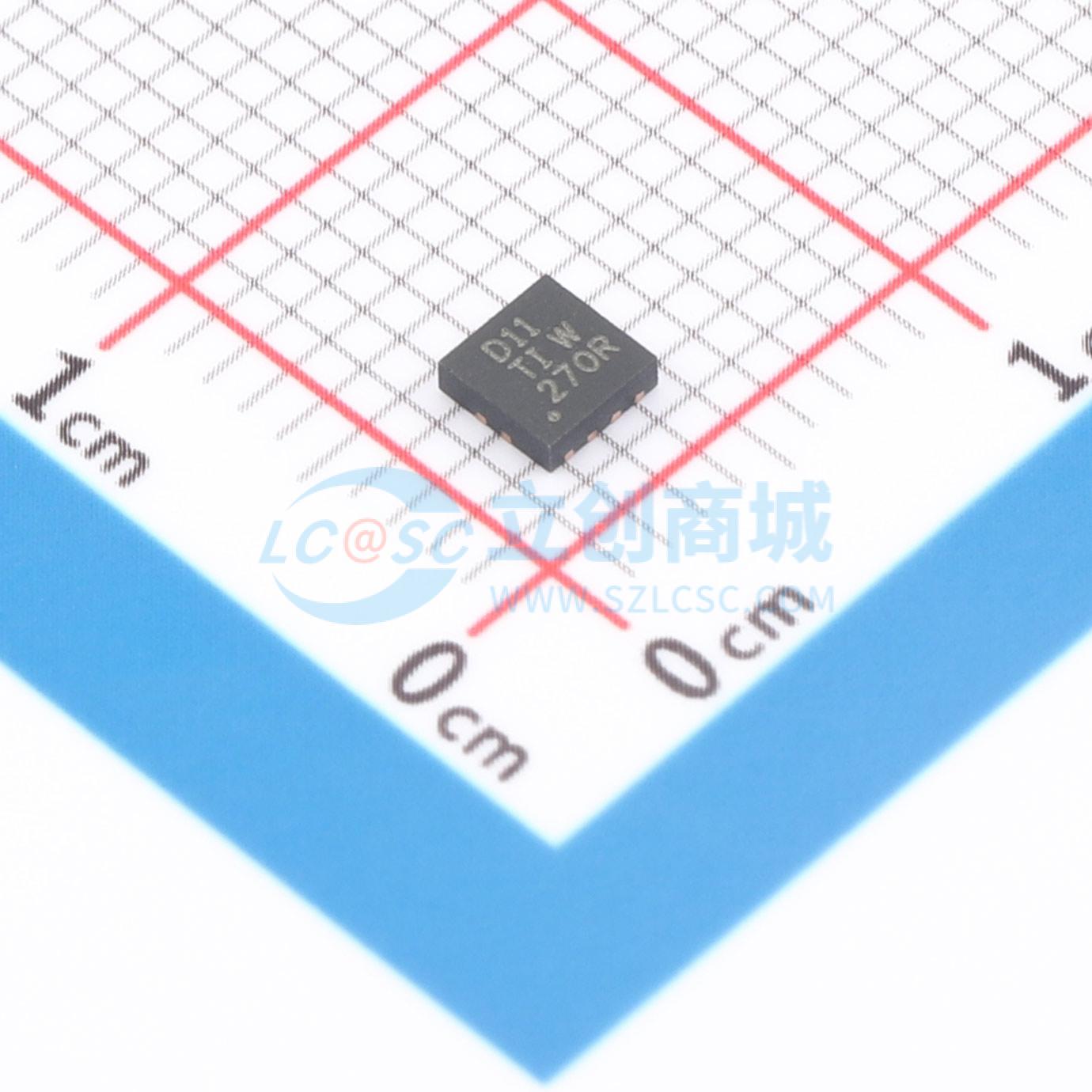

DAC8811ICDRBT

DAC8811 16bit串行乘法数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC8811是一款16位单调的乘法数模转换器，设计用于单电源2.7V到5.5V供电。
品牌名称: TI(德州仪器)
商品型号: DAC8811ICDRBT
商品编号: C2679553
商品封装: VSON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DAC8811乘法数模转换器（DAC）设计为采用2.7 V至5.5 V单电源供电。施加的外部参考输入电压VREF决定满量程输出电流。内部反馈电阻（RFB）与外部I-V精密放大器配合使用时，可为满量程输出提供温度跟踪。串行数据接口使用数据输入（SDI）、时钟（CLK）和片选（CS），提供高速三线式、与微控制器兼容的输入。上电时，DAC寄存器被清零，DAC输出为零刻度。 DAC8811采用节省空间的8引脚VSON和VSSOP封装。

商品特性

±0.5 LSB微分非线性（DNL）
16位单调，±1 LSB积分非线性（INL）
低噪声：12 nV/√Hz
低功耗：IDD = 2 μA
2.7 V至5.5 V模拟电源
满量程电流2 mA ±20%，VREF = 10 V
50 MHz串行接口
0.5 μs建立时间
四象限乘法参考
参考带宽：10 MHz
±10 V参考输入
参考动态特性：–105总谐波失真（THD）
微型8引脚3×3 mm VSON和3×5 mm VSSOP封装
行业标准引脚配置

应用领域

自动测试设备
仪器仪表
数字控制校准
工业控制
可编程逻辑控制器（PLC）

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	SPI；QSPI；MICROWIRE
	工作电压	2.7V~5.5V
	稳定时间	500ns
	输出类型	电流-非缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	外置
	数据速率	50MHz
	静态电流	5uA
