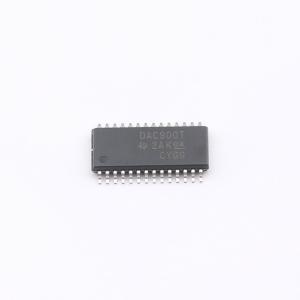

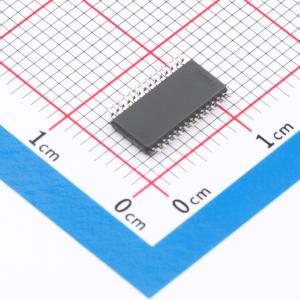

温馨提醒：图片仅供参考，商品以实物为准

DAC900TPWRQ1

10位、165 MSPS数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC900-Q1 汽车类 10 位 165MSPS 数模转换器 (DAC)
品牌名称: TI(德州仪器)
商品型号: DAC900TPWRQ1
商品编号: C2679495
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

DAC900是一款高速数模转换器（DAC），属于高性能转换器SpeedPlus系列，提供10位分辨率选项。该系列成员引脚兼容，其中DAC908、DAC902和DAC904分别提供8位、12位和14位分辨率的元件选择。该系列所有DAC型号均支持超过165MSPS的更新速率，具备出色的动态性能，特别适合满足各种应用需求。 DAC900的先进分段架构经过优化，可为单音和多音信号提供高无杂散动态范围（SFDR），这在通信系统发射信号路径中使用时至关重要。 DAC900具有高阻抗（200kΩ）电流输出，标称范围为20mA，输出容限高达1.25V。差分输出支持差分或单端模拟信号接口。电流输出的紧密匹配确保了差分配置下的卓越动态性能，可通过变压器实现。采用小尺寸CMOS工艺，单片DAC900可在+2.7V至+5.5V的宽单电源范围内工作。其低功耗特性使其适用于便携式和电池供电系统。通过可调节满量程选项降低输出电流，可实现进一步优化。对于DAC900的非连续运行，掉电模式下的待机功耗仅为45mW。 DAC900集成了1.24V带隙基准和边沿触发输入锁存器，提供完整的转换器解决方案。+3V和+5V CMOS逻辑系列均可与DAC900接口。 DAC900的基准结构通过使用片上基准或外部基准，提供了额外的灵活性。通过一个外部电阻，满量程输出电流可在2mA至20mA范围内调节，同时保持指定的动态性能。 DAC900采用TSSOP - 28（PW）封装。

商品特性

符合汽车应用要求
单+5V或+3V供电
高SFDR：100MSPS时5MHz输出为68dBc
低毛刺：3pV - s
低功耗：+5V时为170mW
内部基准：可选外部基准
基准可调满量程范围
乘法选项
闩锁性能符合JESD 78 Class I的100mA要求

应用领域

通信发射通道
- 无线本地环路（WLL）、蜂窝基站
- 数字微波链路
- 电缆调制解调器
波形生成
- 直接数字合成（DDS）、任意波形生成（ARB）
医疗/超声
高速仪器仪表与控制
视频、数字电视

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	10位
	通道数	1
	接口类型	-
	工作电压	2.7V~5.5V
	稳定时间	30ns
	输出类型	-

	属性	参数值
	积分非线性	0.5LSB
	工作温度	-40℃~+125℃
	基准电压源	内置
	基准电压源温漂	50ppm/℃
	数据速率	165MHz；125MHz；200MHz
	静态电流	2mA
