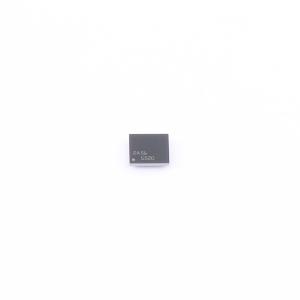

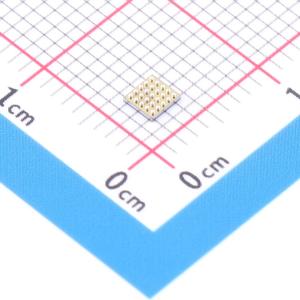

LP5520TLX/NOPB

LP5520 是一种用于小尺寸彩色 LCD 的 RGB 背光 LED 驱动器。与白光 LED 背光相比，RGB 背光可以在显示上实现更好的色彩并节省功耗。该设备提供了一个小巧简单的驱动解决方案，无需光学反馈。在显示器模块生产过程中，可以在一个温度下进行校准。LP5520 在宽温度范围内产生真正的白光。三个独立的 LED 驱动器具有精确的可编程电流沉和 PWM 调制控制。通过使用内部校准存储器和外部温度传感器，可以调整 RGB LED 电流以实现与亮度设置或温度无关的完美白平衡。用户可编程的校准存储器包含每种颜色的强度与温度数据。这种白平衡校准数据可以在背光模块生产线中编程到存储器中。

该设备具有磁性升压转换器，可以从电池电压生成高达 20 V 的 LED 供电电压。输出可以在 5 V 到 20 V 之间以 1 V 的步长设置。在自适应模式下，电路会自动将输出电压调整到最低足够水平，以实现最低功耗。温度测量使用放置在 LED 附近的外部温度传感器进行。第二个 ADC 输入可用于环境光测量等用途。

• 针对每种颜色的温度补偿LED强度和颜色单独校准系数
• 颜色精度 ΔX 和 ΔΥ ≤ 0.003
• 用于测量2个传感器的12位ADC
• 可调节的红、绿、蓝（RGB）LED电流输出
• 典型的LED输出电流匹配度为0.2%
• 每种颜色的PWM控制输入
• 与SPI和I2C兼容的接口
• 带有一线控制的独立模式
• 一次一种颜色的顺序模式
• 磁性高效升压转换器
• 可编程输出电压从5 V到20 V
• 自适应输出电压控制选项
• 典型关断电流<2 μA
