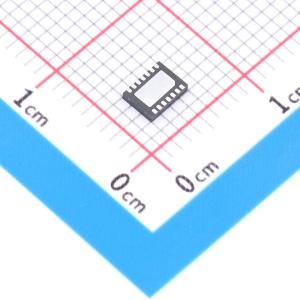

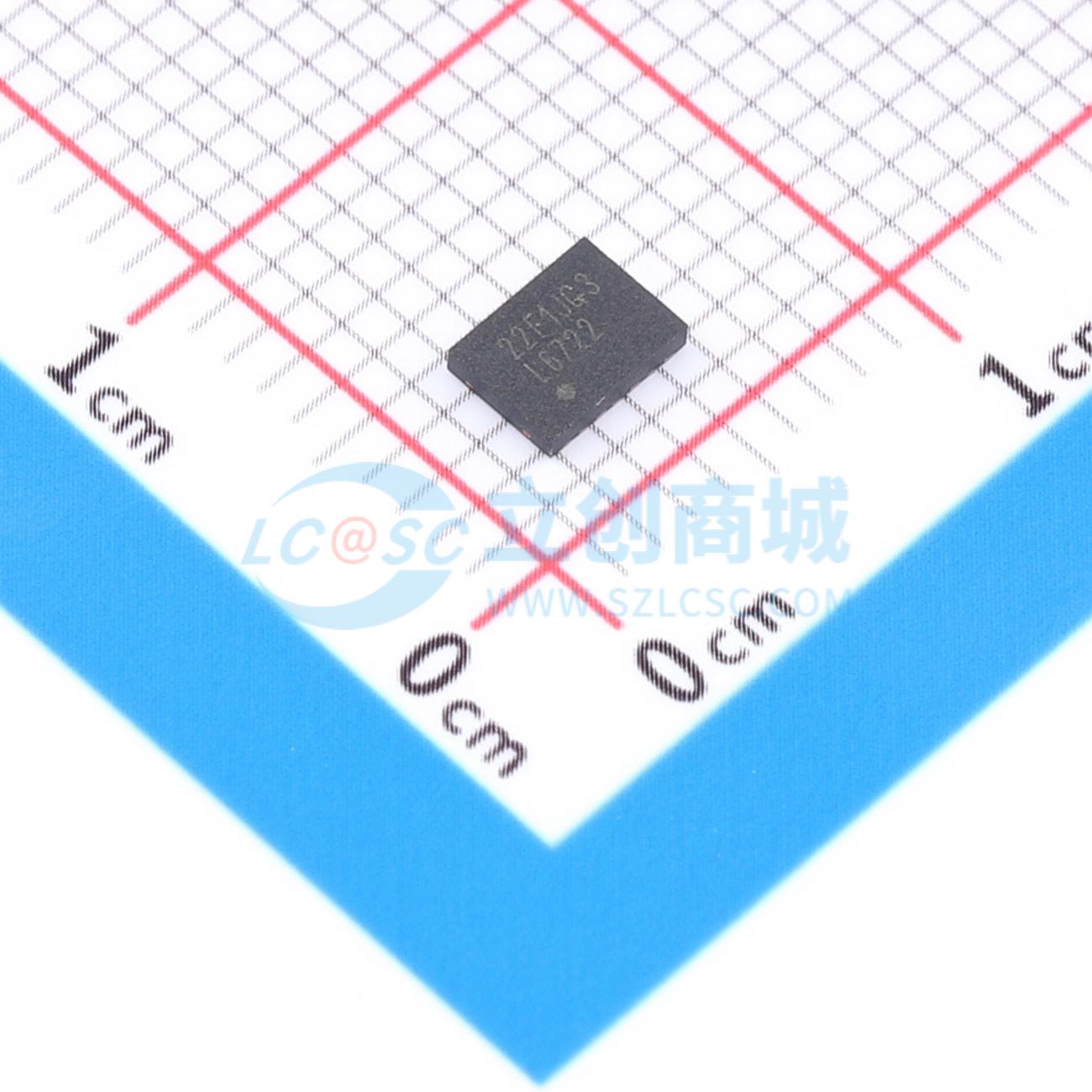

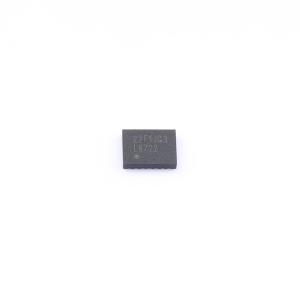

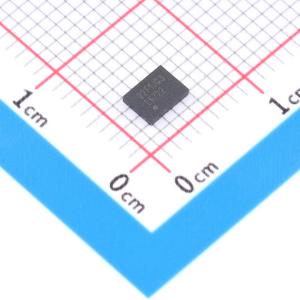

LMH6722SD/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMH6722 四通道宽带视频放大器
品牌名称: TI(德州仪器)
商品型号: LMH6722SD/NOPB
商品编号: C2678495
商品封装: WSON-14-EP(3x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	四路
	最大电源宽度(Vdd-Vss)	12.5V
	轨到轨	-
	增益带宽积(GBP)	-
	输入失调电压(Vos)	200uV
	输入失调电压温漂(Vos TC)	8uV/℃
	压摆率(SR)	1.8V/ns
	输入偏置电流(Ib)	1uA

	属性	参数值
	输入失调电流(Ios)	-
	噪声密度(eN)	3.4nV/√Hz@1MHz
	共模抑制比(CMRR)	47dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	22.5mA
	输出电流	70mA
	工作温度	-40℃~+85℃
	双电源(Vee~Vcc)	-6.25V~-4V；4V~6.25V

商品概述

LMH6714/LMH6720/LMH6722系列结合了的VIP10高速互补双极工艺和德州仪器的电流反馈拓扑，从而产生一个非常高速的运算放大器。这些放大器在+2V/V增益下提供400MHz的小信号带宽和1800V/μs的压摆率，同时从±5V电源消耗仅5.6mA电流。

LMH6714/LMH6720/LMH6722系列针对NTSC和PAL视频信号提供卓越的视频性能，具有0.01%和0.01°的差分增益和相位误差，同时驱动75Ω后端终止负载。它们还提供0.1dB至120MHz的平坦增益响应。此外，它们可以提供70mA的连续输出电流。这种性能水平使它们成为广播级视频系统的理想运算放大器。

LMH6714/LMH6720/LMH6722的小封装（SOIC、SOT-23和WSON）、低功耗要求、低噪声和低失真使其能够应用于便携式射频应用。关断期间的高阻态使LMH6720适用于将多个高速信号复用到共享传输线上。LMH6720也适用于电流消耗可以通过关断功能降低的便携式应用。
