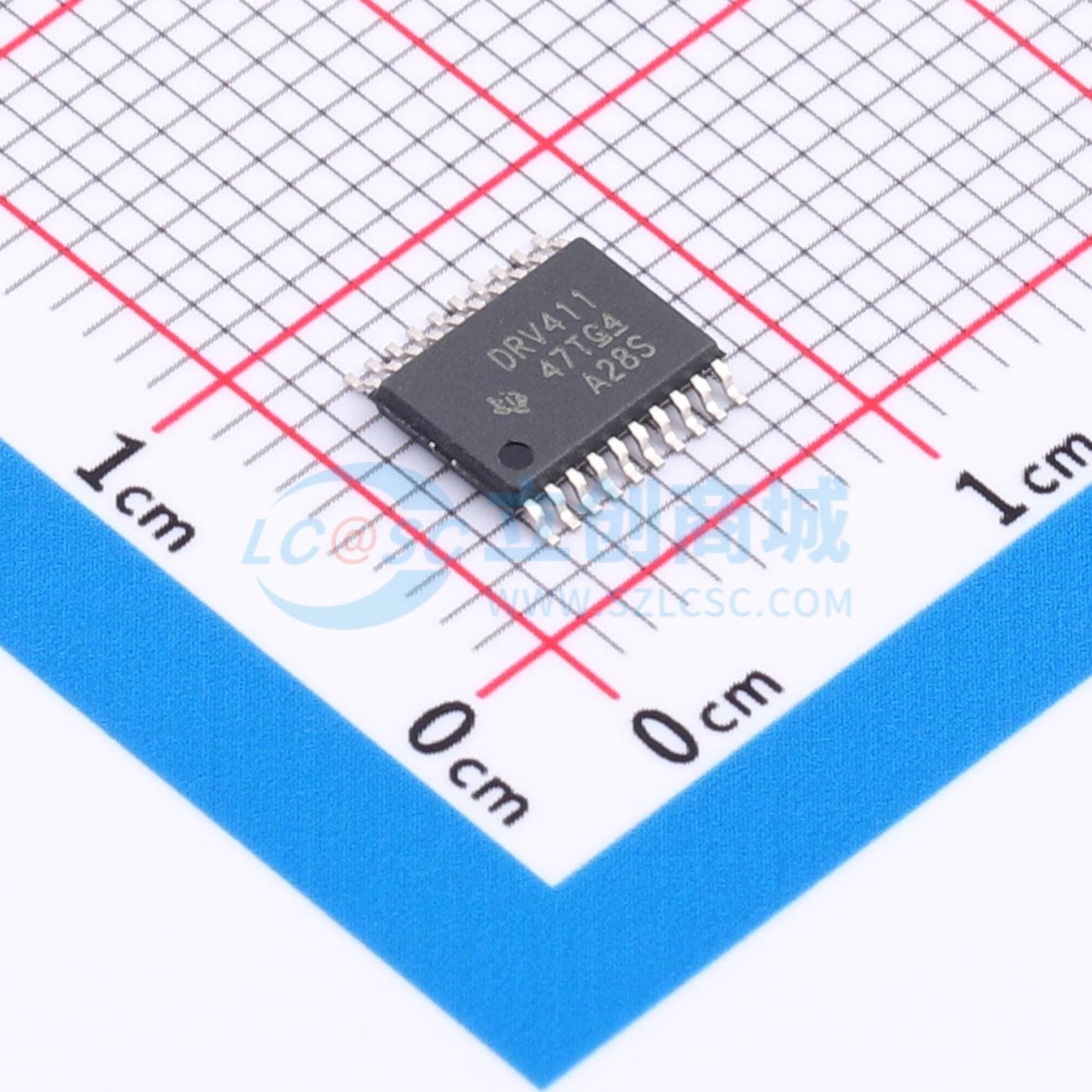

温馨提醒：图片仅供参考，商品以实物为准

DRV411AIPWPR

DRV411 用于闭环磁流传感器的传感器信号调节集成电路 (IC)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV411 适用于闭环应用的霍尔效应磁传感器信号调理 IC
品牌名称: TI(德州仪器)
商品型号: DRV411AIPWPR
商品编号: C2678461
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	基准电压值	2.5V；1.65V
	基准电压源温漂	50ppm/℃
	静态电流	6000uA

商品概述

精密差分放大器：偏移和漂移：100μν（最大值），2μν/°c（最大值）系统带宽：200kHz

精密基准：精度：0.2%（最大值）漂移：50ppm/°c（最大值）可针对2.5V，1.65V和比例模式选择引脚

超限和错误标志电源：2.7V至5.5V 封装：4mm×4mm四方扁平无引线封装(QFN)和薄型小尺寸封装(TSSOP)-20 温度范围：-40°C至±125°C

DRV411被设计成针对闭环电流传感器模块内的使用来调节InSb霍尔元件。DRV411为霍尔元件提供精密激发电路，以有效消除霍尔元件的偏移和偏移 - 漂移。这个器件还提供一个250mA H桥来驱动传感器补偿线圈，以及一个精密差分放大器来生成输出信号。相对于传统单端驱动方法，H桥250mA的驱动能力几乎将电流测量范围加倍。

霍尔传感器前端电路和差分放大器采用已获专利的偏移消除技术。这些技术，与高精度电压基准一起，大大改进了整个电流传感器模块的精度。可通过引脚选择输出电压以在由5V电源供电时支持一个2.5V输出，以及用于3.3V传感器的1.65V输出。

为了实现最佳散热，DRV411采用具有PowerPad的耐热增强型4mm x 4mm QFN和TSSOP - 20封装。DRV411可在 - 40°C至 + 125°C的完全扩展工业用温度范围内运行。

商品特性

针对对称霍尔元件进行了优化（例如，AKM HW - 322，HW - 302，或相似元件）

应用领域

闭环电流传感器模块直流和交流电流测量

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	ADC/DAC-专用型
	工作电压	2.7V~5.5V
	工作温度	-40℃~+125℃
	基准电压源	外置；内置
