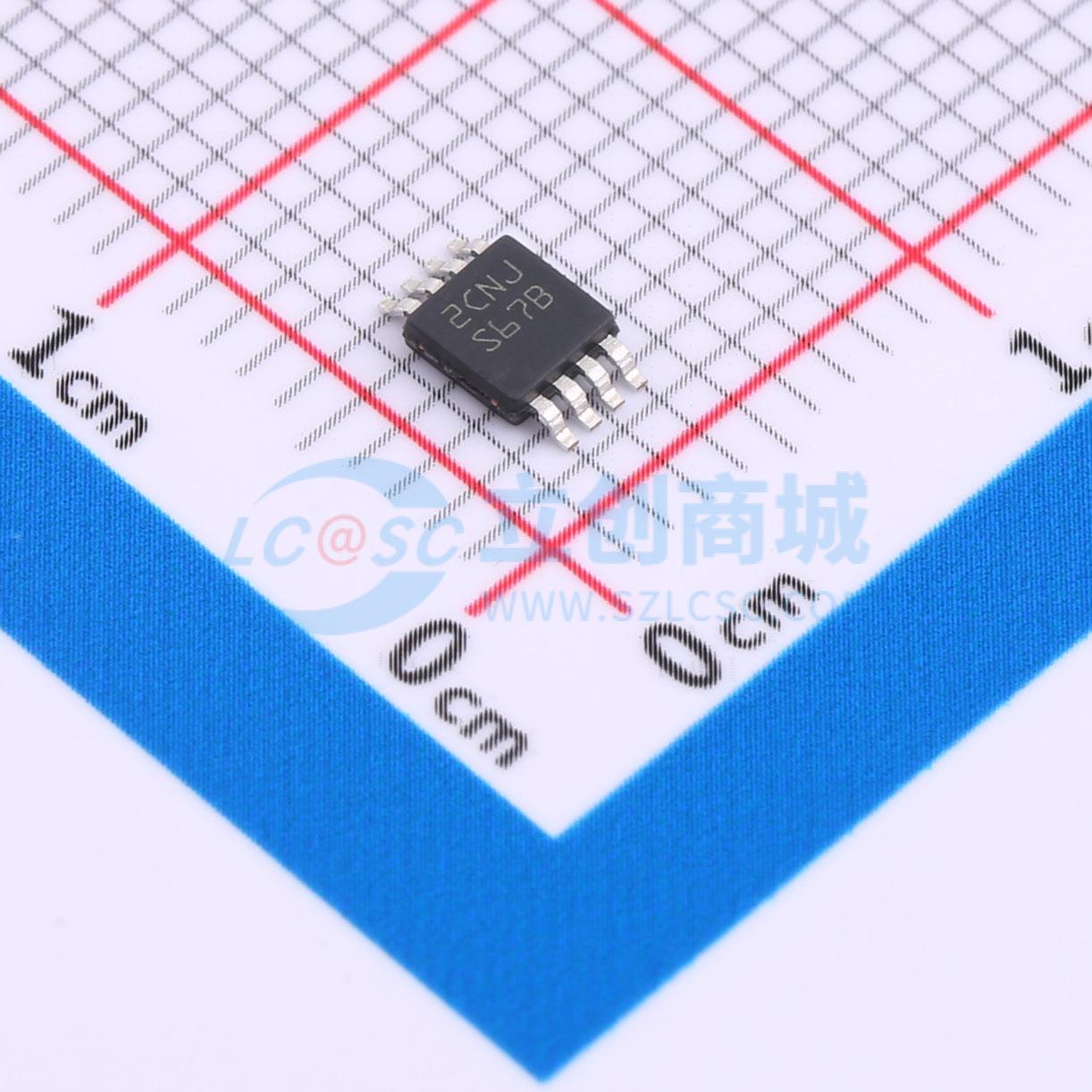

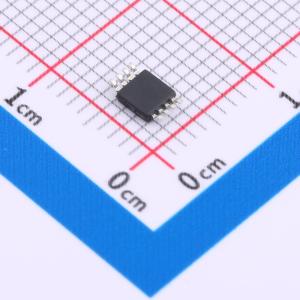

温馨提醒：图片仅供参考，商品以实物为准
LM5068MMX-2/NOPB
LM5068MMX 2/NOPB
- 描述
- LM5068 -10V 至 -80V 热插拔控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5068MMX-2/NOPB
- 商品编号
- C2678298
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 外置FET | |
| 通道数 | 1 | |
| 阈值电压 | 50mV | |
| 触发电流 | - | |
| 工作电压 | 10V~90V | |
| 复位电压(Vreset) | - | |
| 安装方式 | 表面安装 |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 灌电流(IOL) | - | |
| 导通电阻(RDS(on)) | - | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | 4.9mm | |
| 宽度 | 3mm | |
| 高度 | 1.1mm | |
| 功能特性 | 过流保护；欠压锁定；短路保护；软启动 |
商品概述
LM5068是负电压热插拔控制器，可在带电系统背板插拔电路卡的过程中对电源连接进行智能控制，具备浪涌电流控制和短路保护功能，可限制新增电路卡插入引起的背板电源瞬变，通过控制外部N沟道MOSFET，借助单个外部电流检测电阻实现可编程负载电流限制和断路器功能，上电顺序成功完成后会输出电源良好信号，输入过压或欠压故障条件会取消电源良好指示，不同子型号具备不同的电源良好输出极性和故障后处理方式，采用VSSOP-8封装，内置有限的ESD保护，存储或操作过程中需采取措施防止MOS栅极受到静电损坏。
商品特性
- 支持带电背板的安全模块插入与移除
- 插入带电背板时限制浪涌电流，保障安全插入
- 搭配有源电流限制，可快速响应过流故障
- 输入范围为-10V~-90V
- 具备可编程欠压/过压关断保护，迟滞可调
- 具备可编程多功能定时器，可实现板插入去抖延迟
- 故障定时器可避免短时间负载瞬变引起的误跳闸
- 初始上电期间具备有源栅极钳位功能
- 提供锁存故障和自动重试两种版本可选
- 提供高电平有效和低电平有效两种电源良好标志可选
- LM5068-1、LM5068-2为开漏高电平有效电源良好状态，LM5068-3、LM5068-4为开漏低电平有效电源良好状态
- LM5068-1、LM5068-3检测到故障后锁存关闭，LM5068-2、LM5068-4按可编程定时器设定的间隔持续重试
应用领域
- 48V电源模块
- 中心局交换设备
- 分布式电源系统
- 电子断路器
- PBX系统
- 负电源控制
