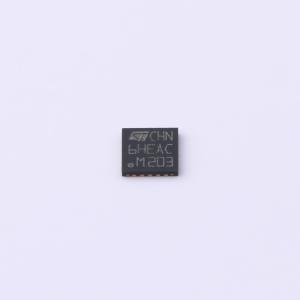

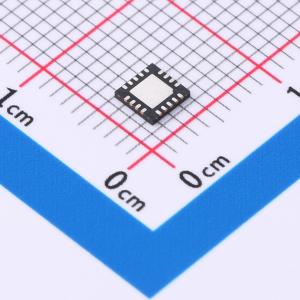

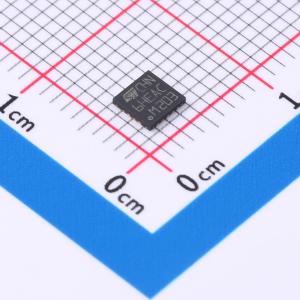

温馨提醒：图片仅供参考，商品以实物为准
HDMI2C1-6C1
用于HDMI源控制阶段接口的ESD保护和信号增强器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 适用于HDMI 1.4, 2.0 & 2.1应用，支持直接连接到低电压HDMI ASIC和/或CEC驱动器（最低至1.8 V），高集成度在一个封装中。提供DDC (I2C)链路保护、双向信号调节电路和动态匹配。
- 品牌名称
- ST(意法半导体)
- 商品型号
- HDMI2C1-6C1
- 商品编号
- C2676803
- 商品封装
- QFN-18-EP(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | - | |
| 数据接口 | I2C | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.62V~3.63V；4.9V~5.3V；2.97V~3.63V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 热插拔保护 |
商品概述
HDMI2C1-6C1是一款集成ESD保护和信号调理的设备，适用于HDMI发射器（源端）的控制链路。它为HDMI设计人员提供了一种简单快速的方式，使其在宽温度范围内完全符合严格的HDMI CTS标准。该设备是HDMI发射器（源端）控制级的全集成ESD保护和信号调理装置，包含两个缓冲器，集成了DDC总线上的信号调理动态上拉功能，以实现最大的系统鲁棒性和信号完整性。它还集成了双向CEC模块，能够通过CEC总线从待机模式（除CEC电源外所有电源关闭）唤醒应用。提供给电缆的+5V电源受到意外浪涌电流和短路的保护。所有功能都封装在18引脚QFN封装中，具有自然PCB布线、成本优化和节省板上空间的特点。
商品特性
- 适用于HDMI 1.4、2.0和2.1应用，工作温度范围为-40至85℃
- 连接器侧提供8kV接触ESD保护（符合IEC 61000-4-2 level4标准）
- 支持直接连接至低压HDMI ASIC和/或CEC驱动器（低至1.8V）
- 高集成度，单封装集成多种功能
- DDC（I2C）链路保护、双向信号调理电路和动态上拉
- CEC总线保护、双向电平转换器、反向驱动保护，且结构独立于主电源
- HEAC链路保护和线路匹配
- HPD下拉、带电平转换器的信号调理和反向驱动保护
- 5V输出短路保护
- 采用500μm引脚间距的QFN 18L 3.5×3.5封装
- 在消费类应用中占用极小的PCB面积
- 保护超敏感HDMI ASIC
- 通过CEC总线从待机模式唤醒
- 待机模式下超低功耗
- 提升HDMI接口的鲁棒性和用户体验
- 通过DDC总线上的动态上拉支持长距离和/或劣质电缆
- 符合HDMI 1.4、2.0和2.1版本、IEC 61000-4-2 level4、JESD22-A114D level2标准
应用领域
- 消费类和计算机电子HDMI源设备，如平板电脑、智能手机和笔记本电脑
- 高清机顶盒
- 游戏主机
- DVD和蓝光光盘系统
- PC显卡
