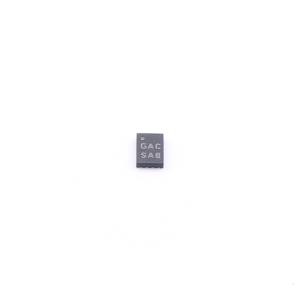

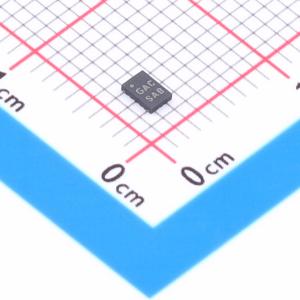

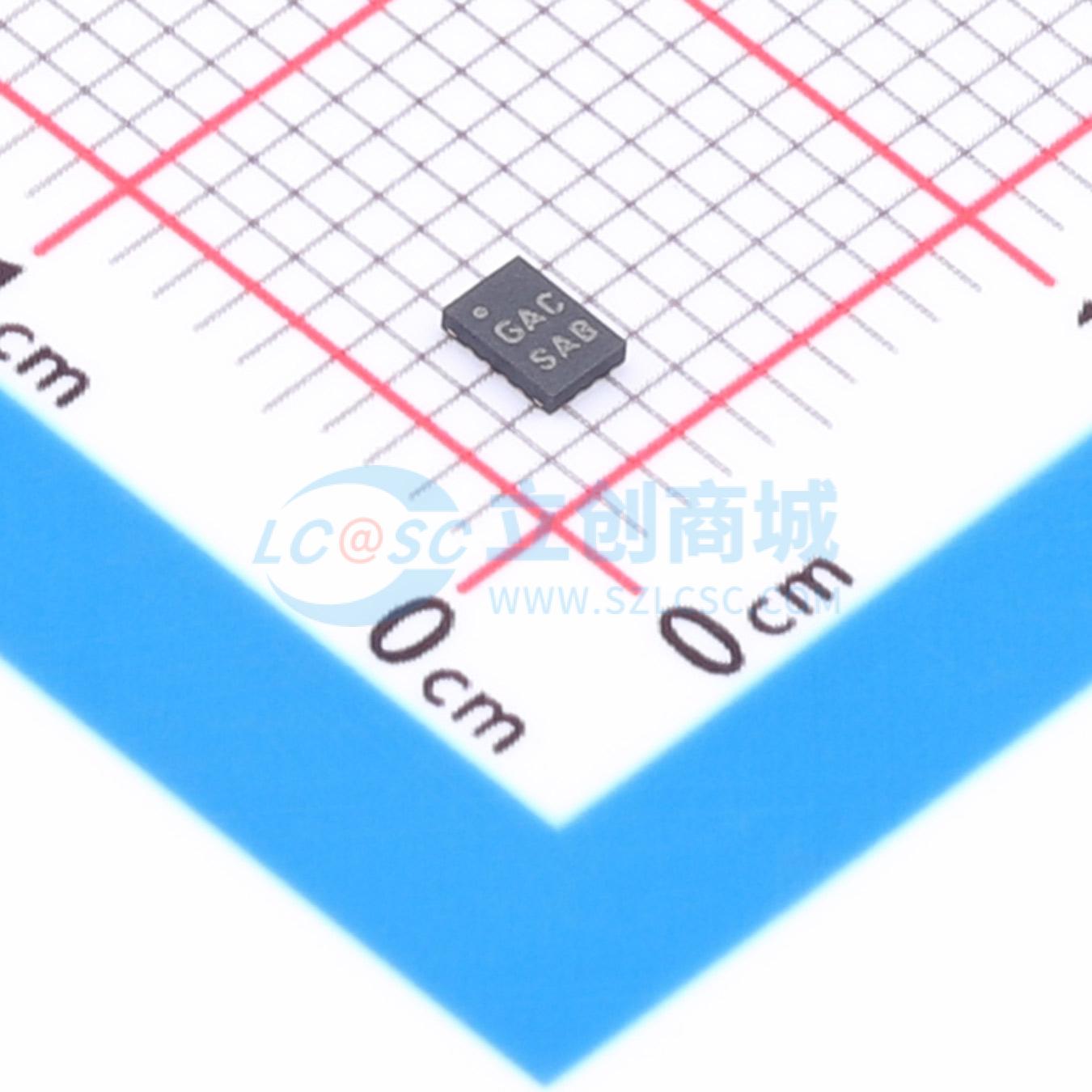

ISL54058IRUZ-T

ISL54058IRUZ T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 包含精密、双向模拟开关，配置为双4通道复用器/解复用器，设计用于单1.6V至3.6V电源供电。导通电阻在+3V电源下为0.41Ω，在+1.8V电源下为0.61Ω。每个开关可以处理轨到轨的模拟信号。在+25°C、+3.3V电源下，关断泄漏电流最大仅为4nA；在+85°C、+3.3V电源下，关断泄漏电流最大为40nA。所有数字输入在使用单+3V电源时与1.8V逻辑兼容。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL54058IRUZ-T
商品编号: C2673981
商品封装: UTQFN-16(1.8x2.6)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	导通电阻(Ron)	410mΩ
	工作温度	-40℃~+85℃
	导通电容(Con)	201pF

商品概述

ISL54058模拟开关可在1.6V至3.6V单电源下实现精确的开关功能，且导通电阻低。Intersil ISL54058器件包含精密、双向模拟开关，配置为双4通道多路复用器/解复用器，设计用于在+1.6V至+3.6V单电源下工作。在+3V电源下，导通电阻为0.41Ω；在+1.8V单电源下，导通电阻为0.61Ω。每个开关都能处理轨到轨模拟信号。在+3.3V电源下，+25℃时的关断泄漏电流最大仅为4nA，+85℃时最大为40nA。使用+3V单电源时，所有数字输入均与1.8V逻辑兼容。ISL54058是一款双4选1多路复用器器件，采用16引脚2.6×1.8×0.5mm μTQFN封装。

商品特性

提供无铅加退火工艺（符合RoHS标准）
导通电阻（R_ON） - V+=+3.0V ... 0.41Ω - V+=+1.8V ... 0.61Ω
通道间R_ON匹配... 0.09Ω
信号范围内R_ON平坦度 ... 0.07Ω
单电源工作... +1.6V至+3.6V
低功耗（PD）..... <0.18μW
快速开关动作（V_S=+3V） - tRANS ... 29ns
先断后通
高电流处理能力（连续300mA）
采用16引脚2.6×1.8×0.5mm μTQFN封装
与1.8V CMOS逻辑兼容（+3V电源）

应用领域

电池供电、手持和便携式设备 - 蜂窝/移动电话 - 寻呼机 - 笔记本电脑、上网本、掌上电脑
便携式测试与测量设备
医疗设备
音频和视频切换

数据手册PDF

放大查看下载PDF

优惠活动

5折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	单刀四掷(SP4T)
	通道数	2
	工作电压	1.6V~3.6V
