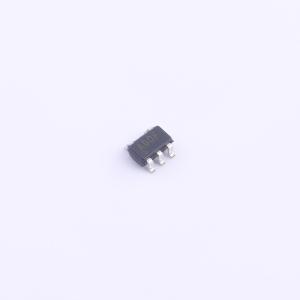

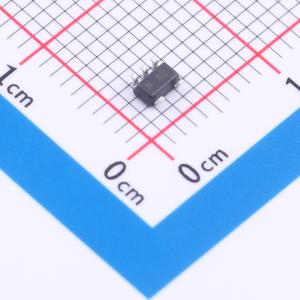

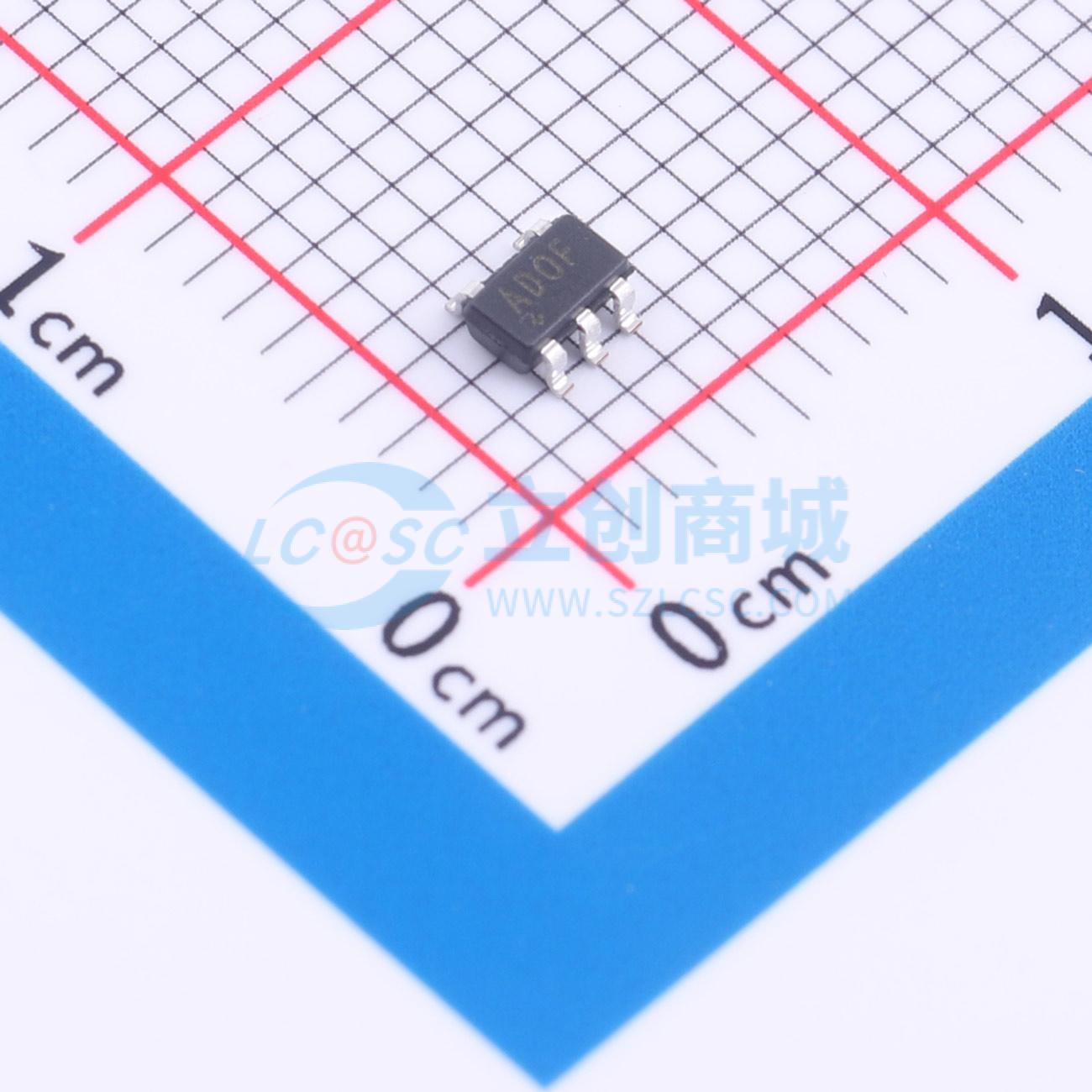

Name: ADI(亚德诺)/MAXIM(美信) MAX4569EUK+T
Brand: ADI(亚德诺)/MAXIM(美信)
SKU: C2673734
Price: 17.8956 CNY
Availability: InStock

商品特性

常开 (NO) 和常闭 (NC) 输入可承受 ±15kV 静电放电 (ESD) 保护，无闭锁或损坏，公共 (COM) 输入可承受 2.5kV ESD 保护。
这些开关采用单 +1.8V 至 +12V 电源供电。
5V 时导通电阻为 70Ω（3V 时为 120Ω），通道间匹配度最大为 2Ω，在指定信号范围内平坦度最大为 4Ω。
开关可处理轨到轨模拟信号。
关断泄漏电流在 +25℃ 时仅为 0.5nA，在 +85℃ 时为 5nA。
数字输入逻辑阈值为 +0.8V 至 +2.4V，使用单 +5V 电源时确保与 TTL/CMOS 逻辑兼容。
MAX4561 是单刀双掷 (SPDT) 开关。MAX4568 NO 和 MAX4569 NC 是单刀单掷 (SPST) 开关。
ESD 保护：NO、NC ±15kV — 人体模型 ±15kV — IEC 1000 - 4 - 2，气隙放电 ±8kV — IEC 1000 - 4 - 2，接触放电
保证导通电阻：+5V 电源时为 70Ω，单 ±3V 电源时为 120Ω
通道间导通电阻匹配度（最大 2Ω）
低导通电阻平坦度：最大 4Ω
保证低泄漏电流：关断泄漏电流 0.5nA（TA = +25℃ 时），导通泄漏电流 0.5nA（TA = +25℃ 时）
保证先断后通时间为 5ns（仅 MAX4561）
轨到轨信号处理能力
与 +5V 电源的 TTL/CMOS 逻辑兼容
行业标准引脚排列：MAX4561 引脚与 MAX4544 兼容，MAX4568/MAX4569 引脚与 MAX4514/MAX4515 兼容
