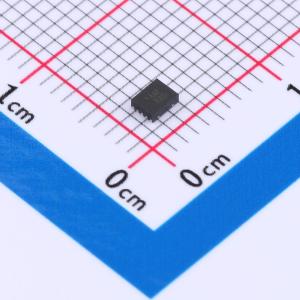

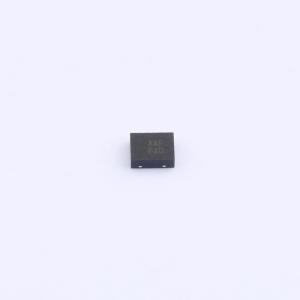

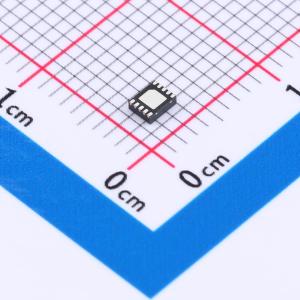

MAX14689AETB+T
MAX14689AETB+T
- 描述
- 超小尺寸、低Low-RON、Beyond-the-RailsDPDT模拟开关、 业内尺寸最小DPDT，可在最低1.6V单电流VCC转换±5.5V信号
- 商品型号
- MAX14689AETB+T
- 商品编号
- C2673685
- 商品封装
- WDFN-10-EP(2x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.6V~5.5V | |
| 导通时间(ton) | 250us |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 250mΩ | |
| 关闭时间(toff) | 30us | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 50pF | |
| 带宽 | 110MHz |
商品概述
MAX14689是一款超小型、低导通电阻（RON）双刀双掷（DPDT）模拟开关，具备Beyond-the-Rails功能，允许信号在-5.5V到+5.5V范围内无失真通过，即使电源电压低于信号范围。该设备的低导通电阻（0.25欧姆）使其适用于音频或视频等低失真切换应用。MAX14689完全指定用于单电源供电，从+1.6V到+5.5V。由于其低电源电流需求，VC可以由GPIO提供。当未施加电源时，开关进入高阻抗模式，所有模拟信号端口可承受-5.5V至+5.5V的电压。该开关通过单一控制位CB进行控制。
