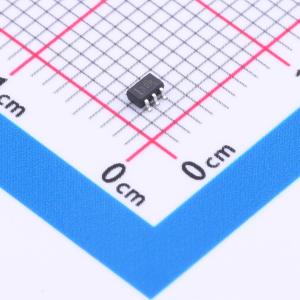

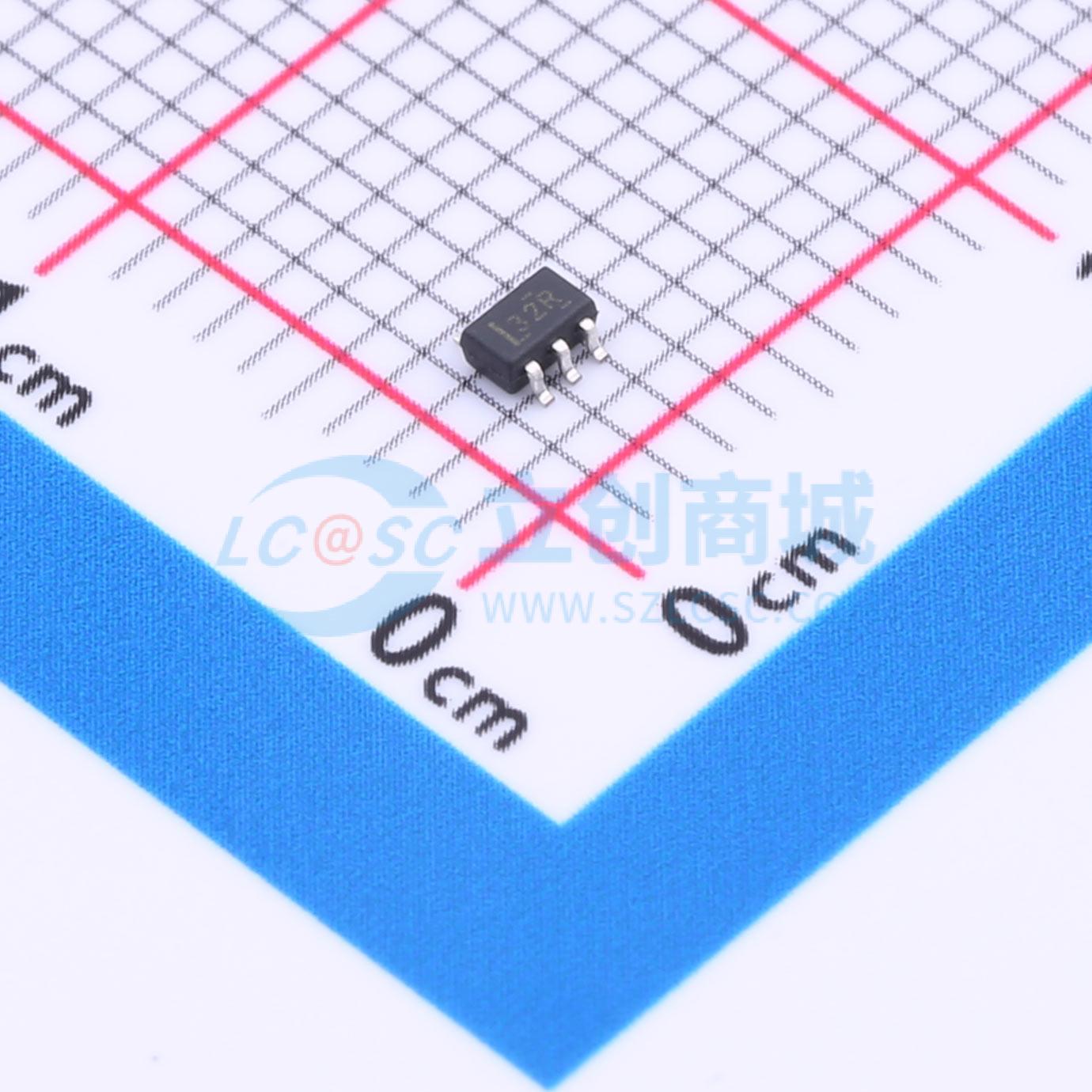

温馨提醒：图片仅供参考，商品以实物为准
TS5A9411DCKT
TS5A9411 10-Q 1:2 SPDT 模拟开关 单通道2:1多路复用器和解复用器
- 描述
- TS5A9411 是一款双向、单刀双掷 (SPDT) 模拟开关，设计用于从 2.25 V 到 5.5 V 的工作电压。该设备具有低导通电阻、低泄漏和低功耗特性。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS5A9411DCKT
- 商品编号
- C2673642
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 2.25V~5.5V | |
| 导通时间(ton) | 6ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 5.3Ω | |
| 关闭时间(toff) | 7ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 8.5pF | |
| 带宽 | 100MHz |
商品概述
TS5A9411器件是一款双向单刀双掷（SPDT）模拟开关，设计工作电压范围为2.25 V至5.5 V。该器件具有低导通电阻、低泄漏电流和低功耗的特点，并具备先断后通功能。这些特性使该器件适用于便携式和电池供电应用。
商品特性
- 规定的先断后通切换
- 低导通电阻（VCC = 5 V时，最大10 Ω）
- 低功耗
- TTL和CMOS兼容控制输入
- 低输入和输出电容
- 出色的导通电阻匹配
- 低总谐波失真
- 2.25 V至5.5 V单电源供电
- 闩锁性能符合JESD 78 II类标准，超过100 mA
- 静电放电（ESD）性能符合JESD 22标准进行测试
- 2000 V人体模型（A114 - B，II类）
- 1000 V带电器件模型（C101）
- 控制输入可承受5.5 V电压
应用领域
- 手机
- 通信系统
- 便携式测试设备
- 电池供电系统
- 采样保持电路
