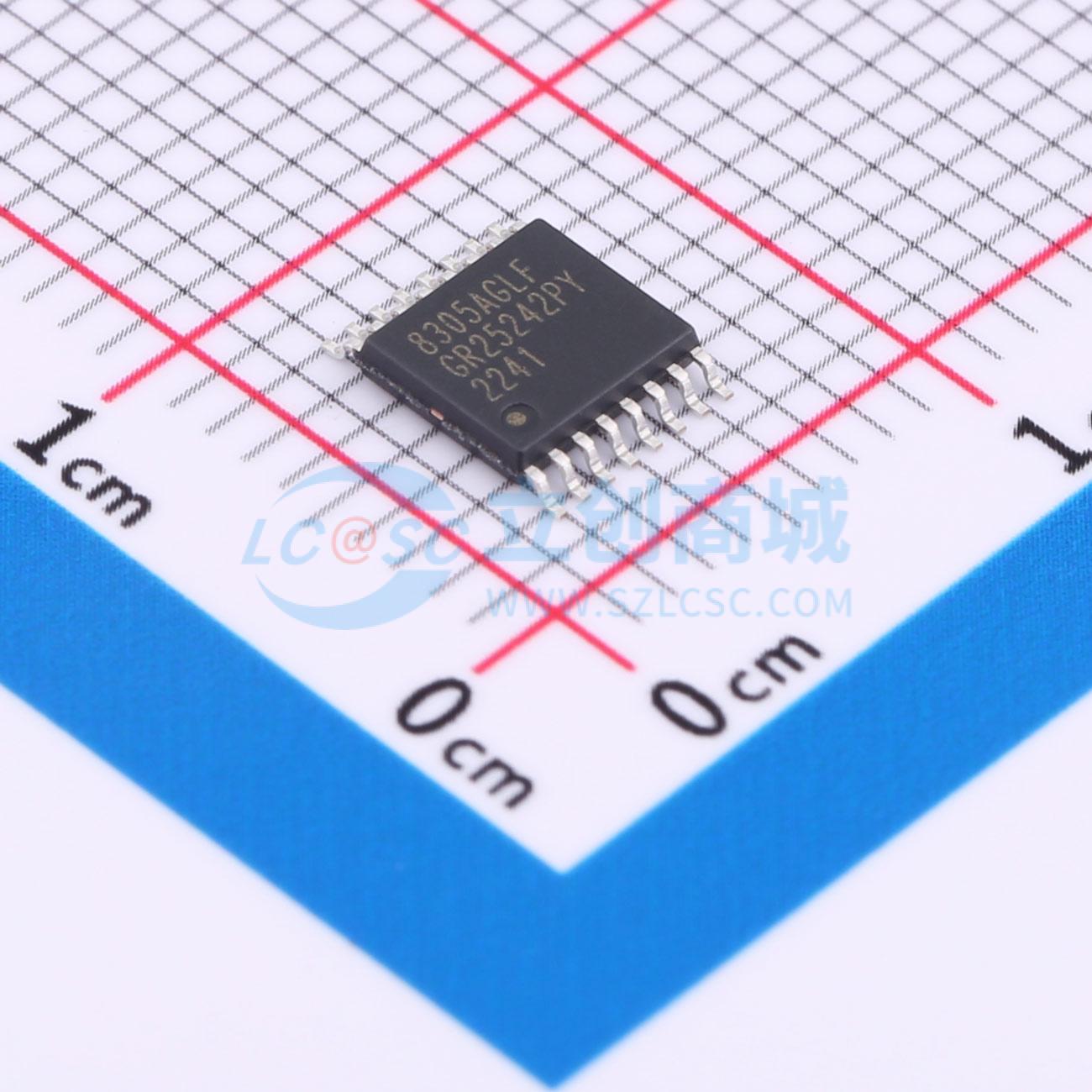

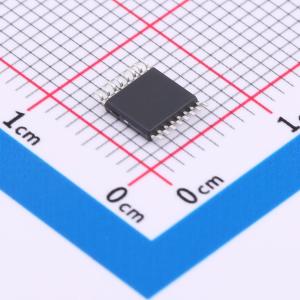

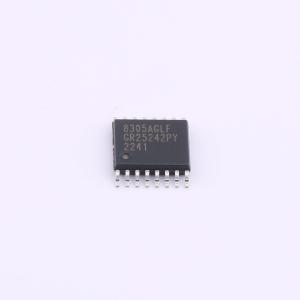

温馨提醒：图片仅供参考，商品以实物为准
8305AGLFT
8305AGLFT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低偏斜，1 至 4 的差分/LVCMOS 至 LVCMOS/LVTTL 扇出缓冲器。具有可选时钟输入，可接受差分或单端输入电平。时钟使能内部同步，可消除时钟使能引脚异步断言/去断言期间输出端的短脉冲。时钟禁用时，输出强制为低电平。单独的输出使能引脚控制输出处于活动或高阻抗状态。保证的输出和器件间偏斜特性使其非常适合要求性能和可重复性良好的应用。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- 8305AGLFT
- 商品编号
- C2672941
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 350MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.135V~3.465V | |
| 工作温度 | 0℃~+70℃ |
商品概述
ICS8305是一款低偏斜、1至4路、差分/LVCMOS转LVCMOS/LVTTL扇出缓冲器。ICS8305具有可选时钟输入，可接受差分或单端输入电平。时钟使能信号在内部同步，以消除时钟使能引脚异步置位/复位期间输出端的窄脉冲。时钟禁用时，输出被强制拉低。单独的输出使能引脚控制输出处于有效状态还是高阻状态。 有保证的输出和器件间偏斜特性使ICS8305非常适合那些对性能和可重复性有明确要求的应用。
商品特性
- 四个LVCMOS/LVTTL输出，输出阻抗7Ω
- 可选差分或LVCMOS/LVTTL时钟输入
- CLK、nCLK对可接受以下差分输入电平：LVPECL、LVDS、LVHSTL、HCSL、SSTL
- LVCMOS_CLK支持以下输入类型：LVCMOS、LVTTL
- 最大输出频率：350MHz
- 输出偏斜：35ps（最大）
- 器件间偏斜：700ps（最大）
- 附加相位抖动，均方根值：0.04ps（典型值）
- 电源模式：核心/输出 3.3V/3.3V、3.3V/2.5V、3.3V/1.8V、3.3V/1.5V
- 环境工作温度：0℃至70℃
- 提供无铅（RoHS 6）封装
