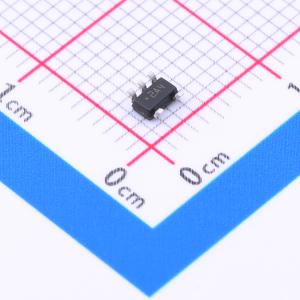

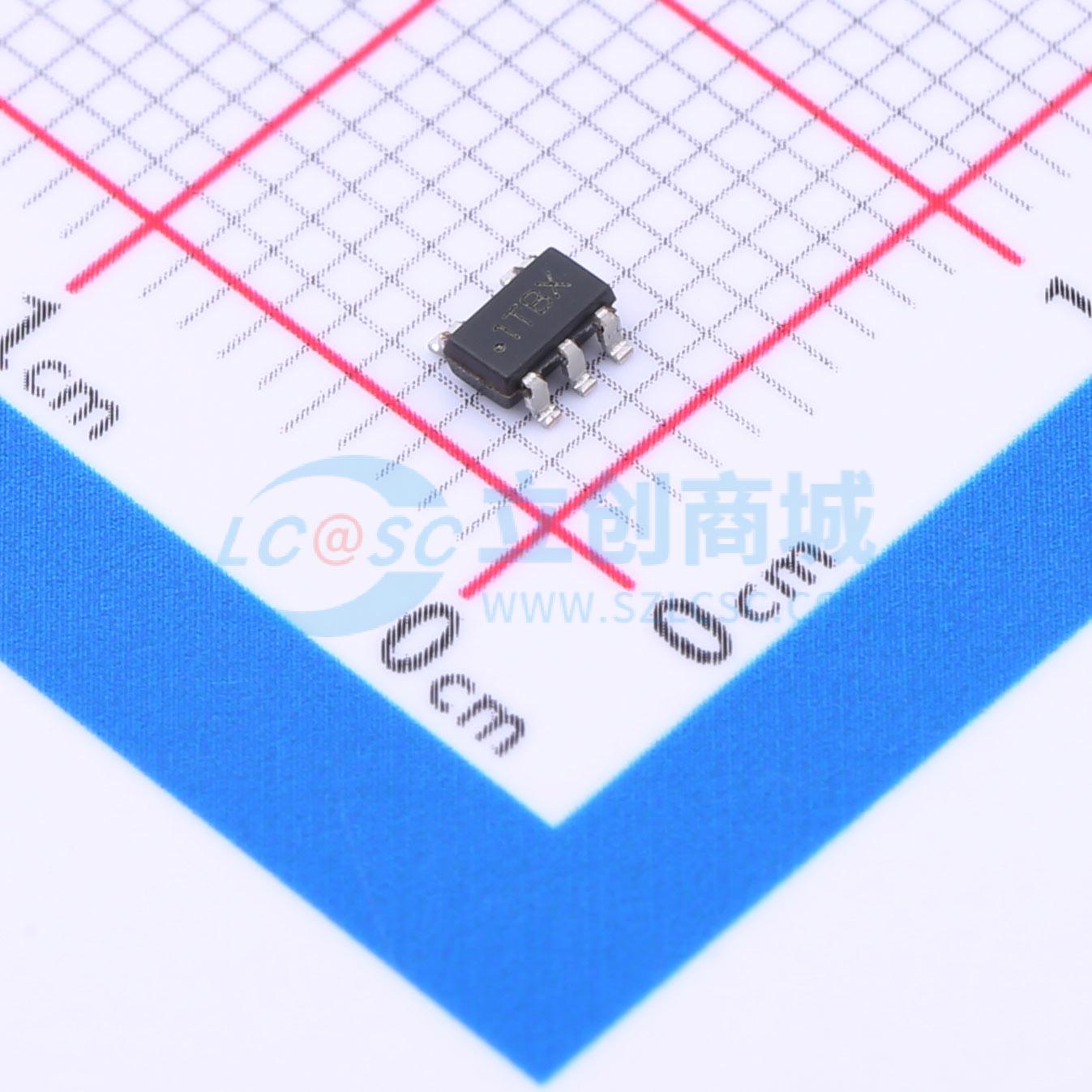

温馨提醒：图片仅供参考，商品以实物为准

DSLVDS1001DBVR

DSLVDS1001 400Mbps单通道LVDS驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DSLVDS1001是一款单通道、低电压差动信号(LVDS)驱动器，专为需要低功耗、低噪声和高数据速率的应用而设计。
品牌名称: TI(德州仪器)
商品型号: DSLVDS1001DBVR
商品编号: C2671740
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

DSLVDS1001 器件是一款单通道、低电压差动信号 (LVDS) 驱动器，专为需要低功耗、低噪声和高数据速率的应用而设计。此外，它还可以尽可能减小短路故障电流。该器件旨在使用 LVDS 技术支持高达 400Mbps (200MHz) 的数据速率。 DSLVDS1001 接受 3.3V LVCMOS/LVTTL 输入电平，输出具有低电磁干扰 (EMI) 的低电压 (±350mV 典型值）差动信号。该器件采用旨在轻松实施 PCB 布局的 5 引脚 SOT - 23 封装。DSLVDS1001 可与配套的单线接收器 DSLVDS1002 或任何 LVDS 接收器配对，提供高速 LVDS 接口。

商品特性

旨在用于信号传输速率高达 400Mbps 的应用
单个 3.3V 电源（3V 至 3.6V 的范围）
700ps（100ps 典型值）最大差动偏斜
1.5ns 最大传播延迟
驱动小摆幅 (±350mV) 差动信号电平
断电保护（TRI - STATE 中的输出）
直通引脚排列可简化 PCB 布局
低功耗（3.3V 典型电压下为 23mW）
5 引脚 SOT - 23 封装
符合或超出 ANSI TIA/EIA - 644 - A 标准
工业工作温度范围 (-40°C 至 +85°C)

应用领域

板对板通信
测试和测量
电机驱动器
LED 视频墙
无线基础设施
电信基础设施
多功能打印机
NIC 卡
机架式服务器
超声波扫描仪

	属性	参数值
	商品目录	LVDS芯片
	类型	驱动器
	驱动器数	1
	接收器数	0

	属性	参数值
	工作电压	3.3V~3.6V
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS；LVCMOS
