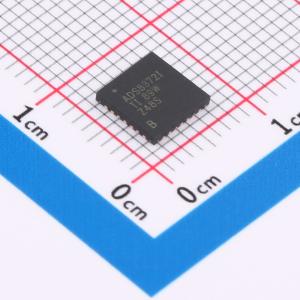

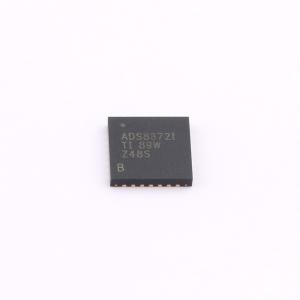

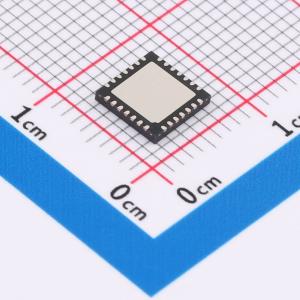

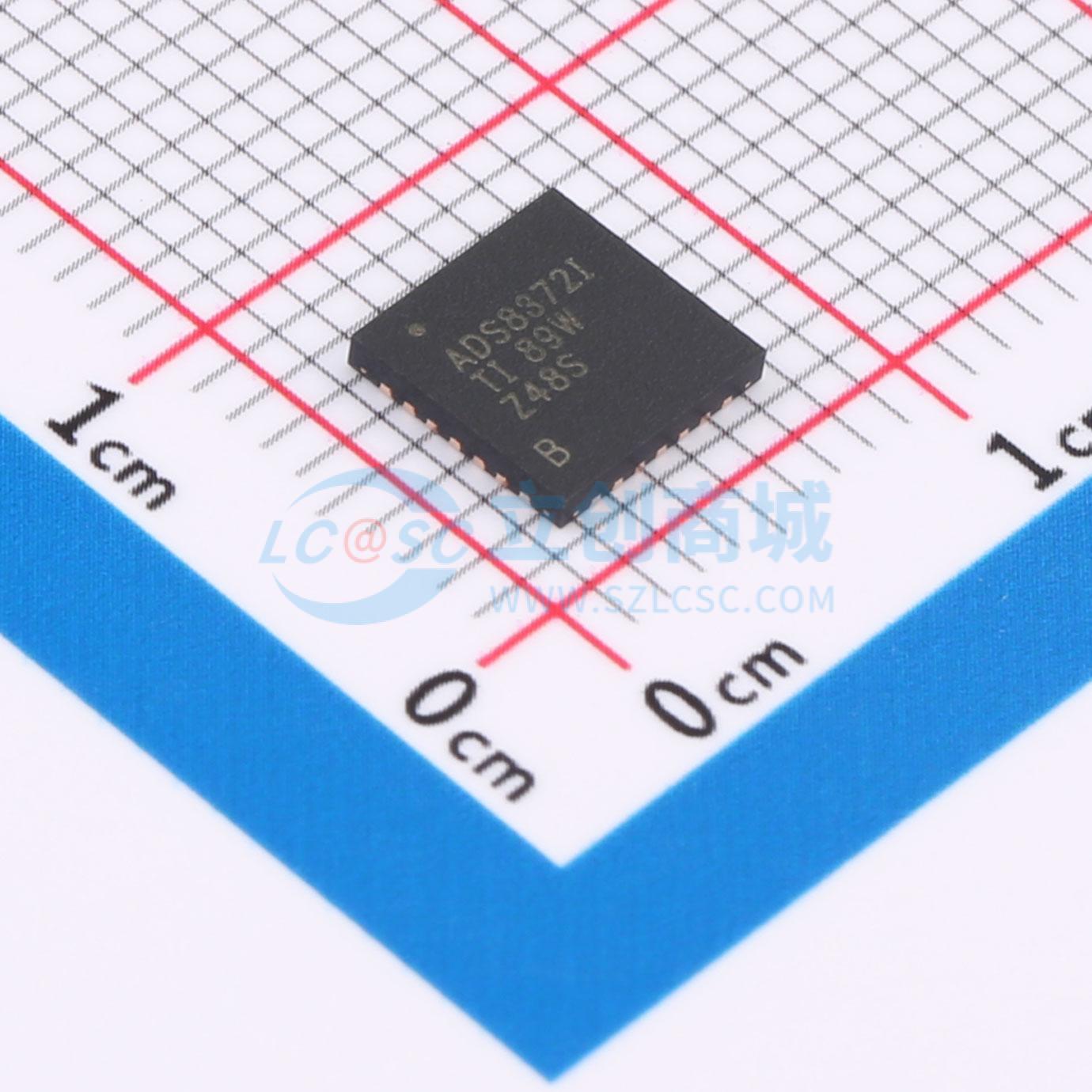

温馨提醒：图片仅供参考，商品以实物为准
ADS8372IBRHPT
16位、600kHz、全差分伪双极性输入、带串行接口和参考的微功耗采样模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16位高精度模数转换器，支持全差分伪双极输入，具有内部参考电压和高速串行。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8372IBRHPT
- 商品编号
- C2670930
- 商品封装
- VQFN-28-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.166667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 600kHz | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.75LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 93.5dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置 | |
| ADC架构 | SAR |
商品概述
ADS8372是一款高性能的16位、600-kHz A/D转换器，具有全差分、伪双极性输入。该器件包含一个基于电容的16位逐次逼近寄存器（SAR）A/D转换器，自带采样保持功能。ADS8372提供高速CMOS串行接口，时钟速度高达40 MHz。 ADS8372采用28引脚6×6 QFN封装，工作温度范围为工业级的-40°C至85°C。
商品特性
- 600-kHz采样率
- 典型±0.35 LSB，最大±0.75 LSB积分非线性（INL）
- 典型±0.25 LSB，最大±0.5 LSB微分非线性（DNL）
- 16位无杂散动态范围（NMC）
- 在xi = 1kHz时，信纳比（SINAD）为93.5 dB，无杂散动态范围（SFDR）为120 dB
- 高速串行接口，最高可达40 MHz
- 片上基准缓冲器
- 片上4.096-V基准电压源
- 伪双极性输入，最高可达±4.2 V
- 片上转换时钟
- 零延迟
- 宽数字电源，低功耗：600kHz时为-110mW；休眠模式下为-15mW；掉电模式下为-10μW
- 28引脚6×6 QFN封装
- 引脚与18位ADS8382兼容
应用领域
- 医疗仪器
- 光网络
- 传感器接口
- 高精度数据采集系统
- 磁力计
