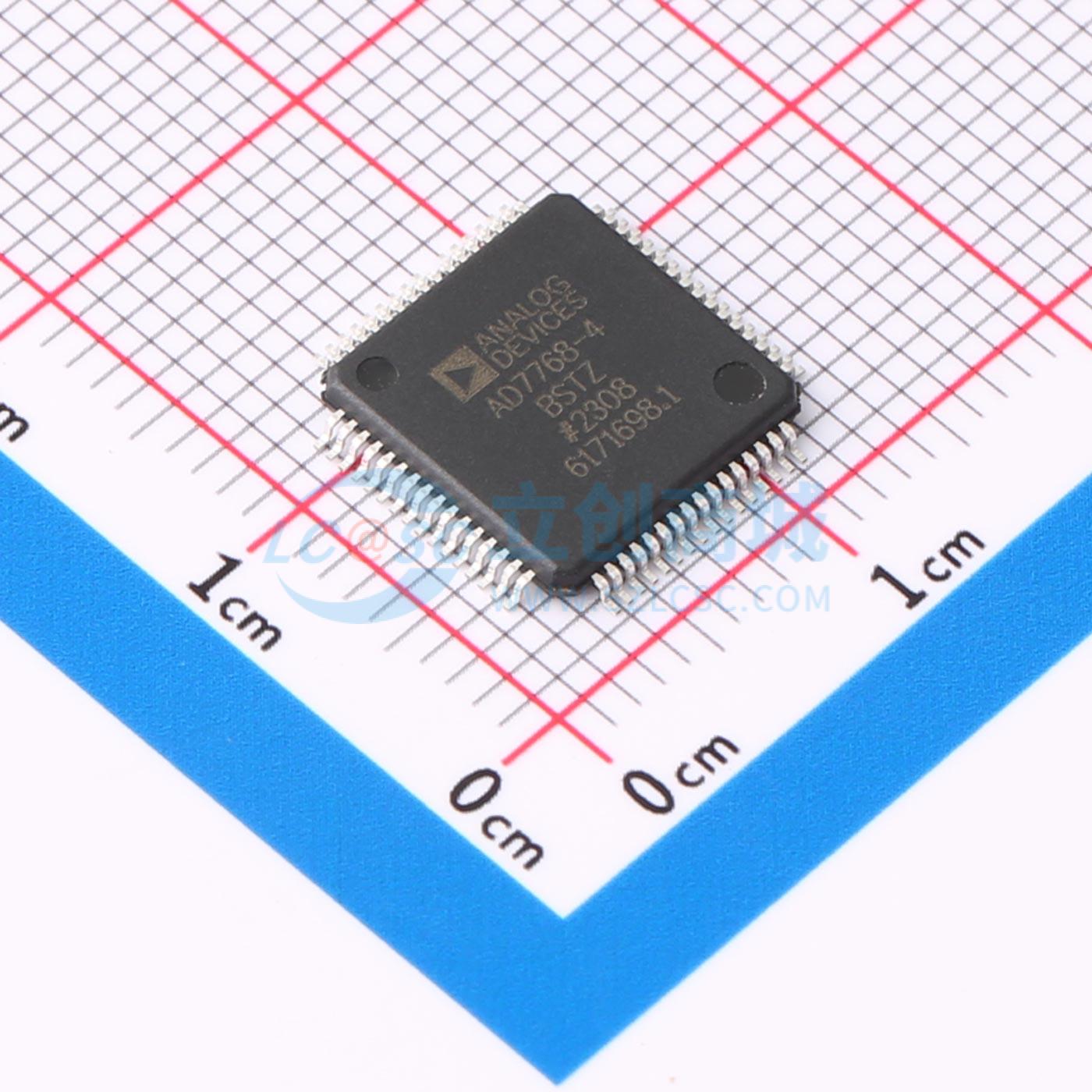

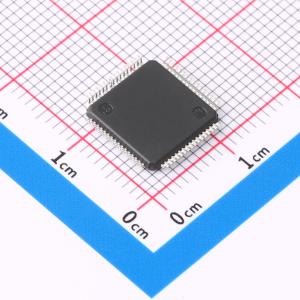

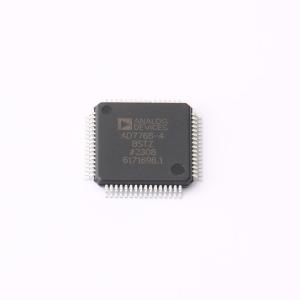

温馨提醒：图片仅供参考，商品以实物为准
AD7768-4BSTZ-RL7
8/4通道，24位，同步采样ADC，带功率调节，110.8 kHz带宽
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4通道、24位同步采样ADC，具备功耗调节功能、110.8 kHz带宽
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7768-4BSTZ-RL7
- 商品编号
- C2670735
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 256kHz | |
| 通道数 | 4 | |
| 工作电压 | 5V；2.25V~5V | |
| 接口类型 | SPI | |
| 差分输入 | - | |
| 积分非线性 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 信噪比 | 111dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 32.768MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 128kHz；32kHz；256kHz | |
| 静态电流 | 730uA |
商品特性
- 高精度交流和直流性能
- 8/4通道同步采样
- 每通道最高256 kSPS的ADC输出数据速率（ODR）
- 108 dB动态范围
- 最高110.8 kHz输入带宽（-3 dB带宽）
- 典型总谐波失真（THD）为 -120 dB
- 满量程范围（FSR）积分非线性（INL）为±2 ppm，失调误差为±50 μV，增益误差为±30 ppm
- 功耗、噪声和输入带宽优化
- 可选功耗、速度和输入带宽
- 快速（最高速度）：带宽110.8 kHz，每通道功耗51.5 mW
- 中速（半速）：带宽55.4 kHz，每通道功耗27.5 mW
- 低功耗（最低功耗）：带宽13.8 kHz，每通道功耗9.375 mW
- 输入带宽范围：直流至110.8 kHz
- 可编程输入带宽/采样率
- 数据接口循环冗余校验（CRC）错误检查
- 菊花链连接
- 线性相位数字滤波器
- 低延迟sinc5滤波器
- 宽带砖墙滤波器：至102.4 kHz时纹波为±0.005 dB
- 模拟输入预充电缓冲器
- 电源：AVDD1 = 5.0 V，AVDD2 = 2.25 V至5.0 V，IOVDD = 2.5 V至3.3 V或IOVDD = 1.8 V
- 64引脚无裸露焊盘的LQFP封装
- 温度范围：-40°C至+105°C
应用领域
- 数据采集系统：USB/PXI/以太网
- 仪器仪表和工业控制回路
- 音频测试与测量
- 振动和资产状态监测
- 三相电能质量分析
- 声纳
- 高精度医疗脑电图（EEG）/肌电图（EMG）/心电图（ECG）
