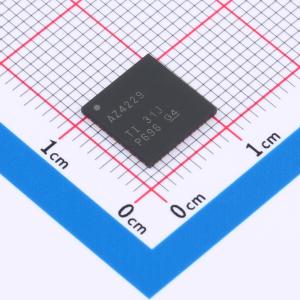

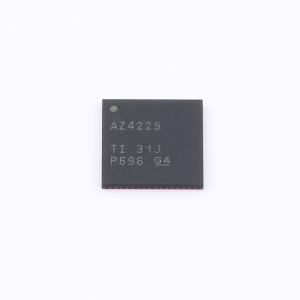

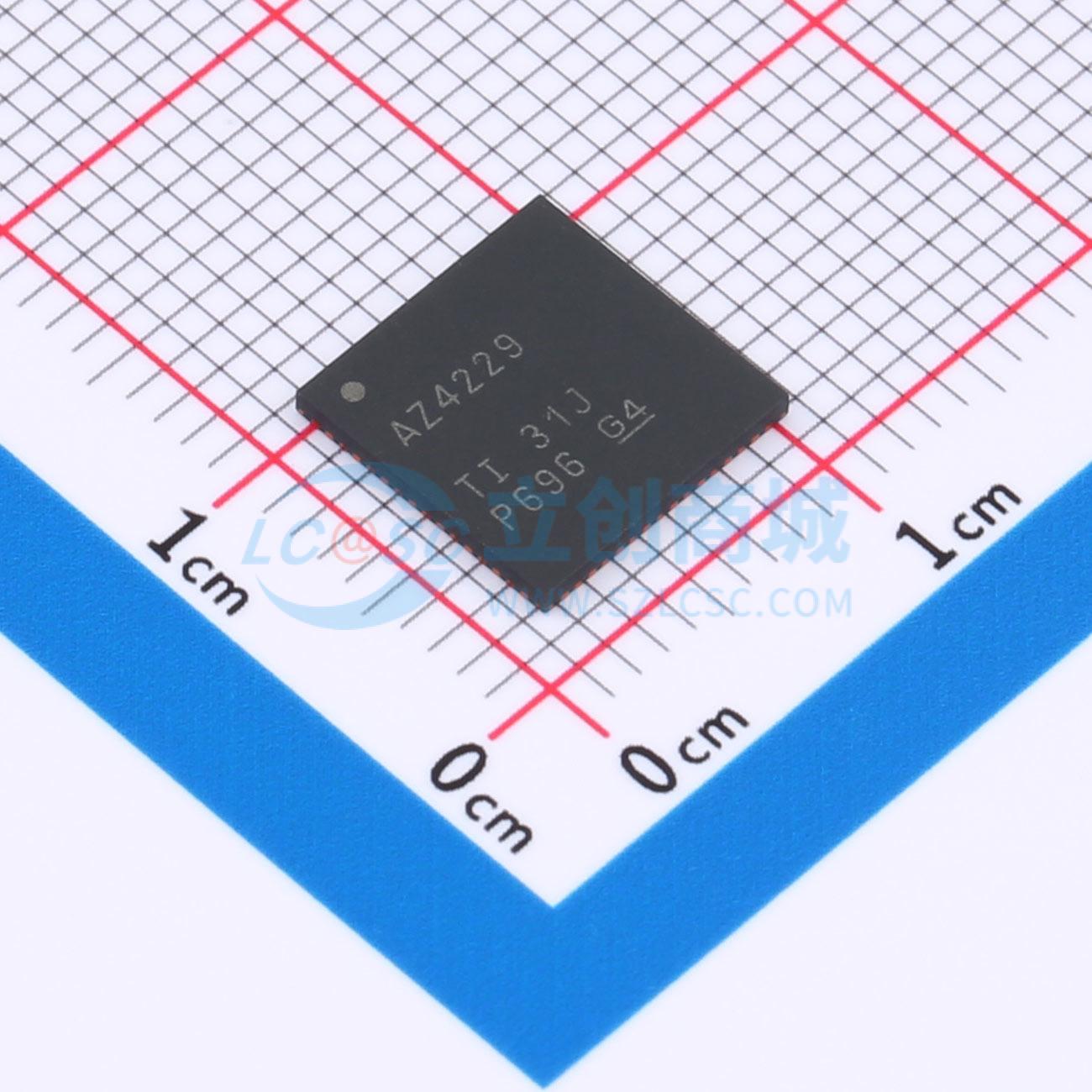

ADS4229IRGCT

双通道、12位、250MSPS超低功耗ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS4229 双通道、12 位、250MSPS 模数转换器 (ADC)
品牌名称: TI(德州仪器)
商品型号: ADS4229IRGCT
商品编号: C2670057

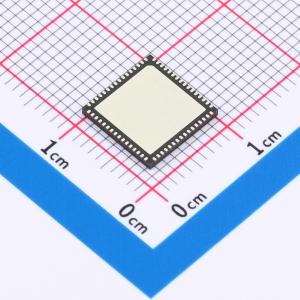

商品封装: VQFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.295克(g)

商品参数

商品概述

ADS4229 是ADS42xx 双通道，12 位和14 位模数转换器(ADC) 超低功耗系列产品。采用创新设计技术实现高动态性能，而同时功耗极低（采用一个1.8 V 电源）。该拓扑使ADS4229 非常适合多载波、宽带宽通信应用。 ADS4229 具有可被用于在较低满量程输入范围内改进无杂散动态范围(SFDR) 性能的增益选项。这个器件还包括一个dc 偏移校正环路，此环路可被用于消除ADC 偏移。双数据速率(DDR) 低压差分信令(LVDS)和并行互补金属氧化物半导体(CMOS) 数字输出接口采用一个紧凑型QFN - 64 PowerPAD封装。此器件包含内部基准，而删除了传统基准引脚和相关的去耦合电容器。ADS4229 可在工业温度范围（ -40°C 至 +85°C ）内工作。

商品特性

最大采样率：250MSPS
使用单个1.8V 电源时的超低功耗：250MSPS 时总体功耗为545mW
高动态性能：170MHz 时为80.8dBc 无杂散动态范围(SFDR)，170MHz 时信噪比(SNR) 为69.4dBFS
串扰：185MHz 时大于90dB
针对SNR 和SFDR 折衷的可编程增益高达6dB
DC 偏移校正
输出接口选项：1.8V 并行CMOS 接口，支持可编程摆幅的双数据速率(DDR) 低压差分信令(LVDS)：标准摆幅：350mV，低摆幅：200mV
支持低输入时钟振幅，低至200mVPP
封装：9mm x 9mm，64 引脚四方扁平无引线(QFN) 封装

应用领域

无线通信基础设施
由软件定义的无线电
功率放大器线性化

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	250MHz
	通道数	2
	工作电压	1.7V~1.9V
	接口类型	并行
	差分输入	是

	属性	参数值
	积分非线性	1.8LSB
	工作温度	-40℃~+85℃
	信噪比	69.8dB
	时钟频率(fc)	250MHz
	基准电压源	内置
	可变增益	支持
	全量程范围(FSR)	2V
