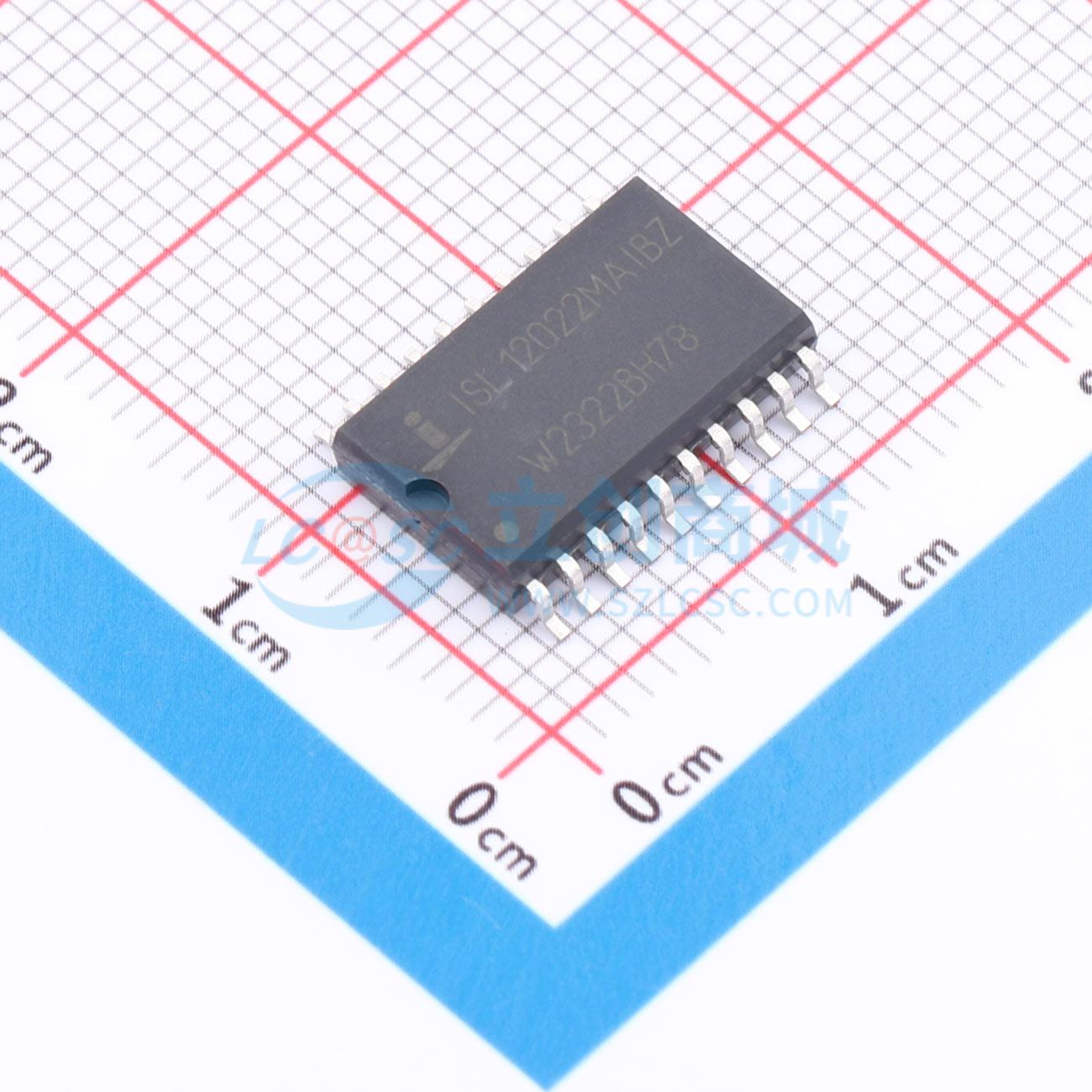

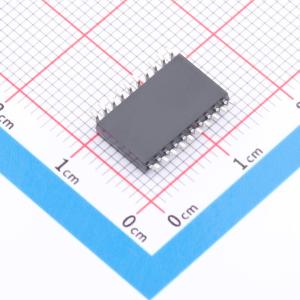

温馨提醒：图片仅供参考，商品以实物为准

ISL12022MAIBZ-T

ISL12022MAIBZ T

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL12022MAIBZ-T
商品编号: C2669628
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 1.08克(g)

商品参数

	属性	参数值
	商品目录	实时时钟(RTC)
	晶振类型	-

	属性	参数值
	功能特性	ESD/过压保护；备份电源管理与电池充电；温度补偿；时间戳功能；片内SRAM/NVRAM；电池低压检测；告警功能

商品概述

ISL12022MA器件是一款低功耗实时时钟（RTC），内置温度传感器和晶体。器件功能包括振荡器补偿、时钟/日历、掉电和低电量监测器、欠压指示器、一次性、周期性或轮询式闹钟、智能电池备份切换、Battery Reseal™功能以及128字节的电池备份用户SRAM。在整个温度范围内，备用电池电流消耗小于1.6μA。该器件采用20引脚SOIC模块封装，其中包含RTC和一个内置的32.768kHz石英晶体。经过校准的振荡器在 - 40℃至 + 85℃的全温度范围内漂移小于±5ppm。 RTC使用单独的寄存器分别记录小时、分钟和秒。日历寄存器记录日期、月份、年份和星期几，且在2099年之前都能保持准确，并具备自动闰年校正功能。夏令时调整可根据用户输入的参数自动完成。掉电和电池监测器提供用户可选的触发阈值。时间戳功能可记录电源从vDD切换到VBAT以及从VBAT切换到vDD的时间和日期。 ISL12022MA具有符合IEC61000 - 4 - 2标准的增强型ESD抗扰度，还提高了对与环境湿度相关的系统漏电的抵抗力。

商品特性

封装内集成32.768kHz石英晶体
20引脚SOIC封装（DFN版本请参考ISL12020M）
日历功能
片上振荡器温度补偿
10位数字温度传感器输出
15种可选频率输出
闹钟或15种可选频率输出的中断功能
自动备份至电池或超级电容器
vDD和电池状态监测器
Battery Reseal™功能以延长电池保存期限
电源状态欠压监测器
电池切换时间戳
128字节电池备份用户SRAM
最大电池电流1.6μA
I2C总线™
符合RoHS标准

应用领域

电表
销售点设备
打印机和复印机
数码相机
