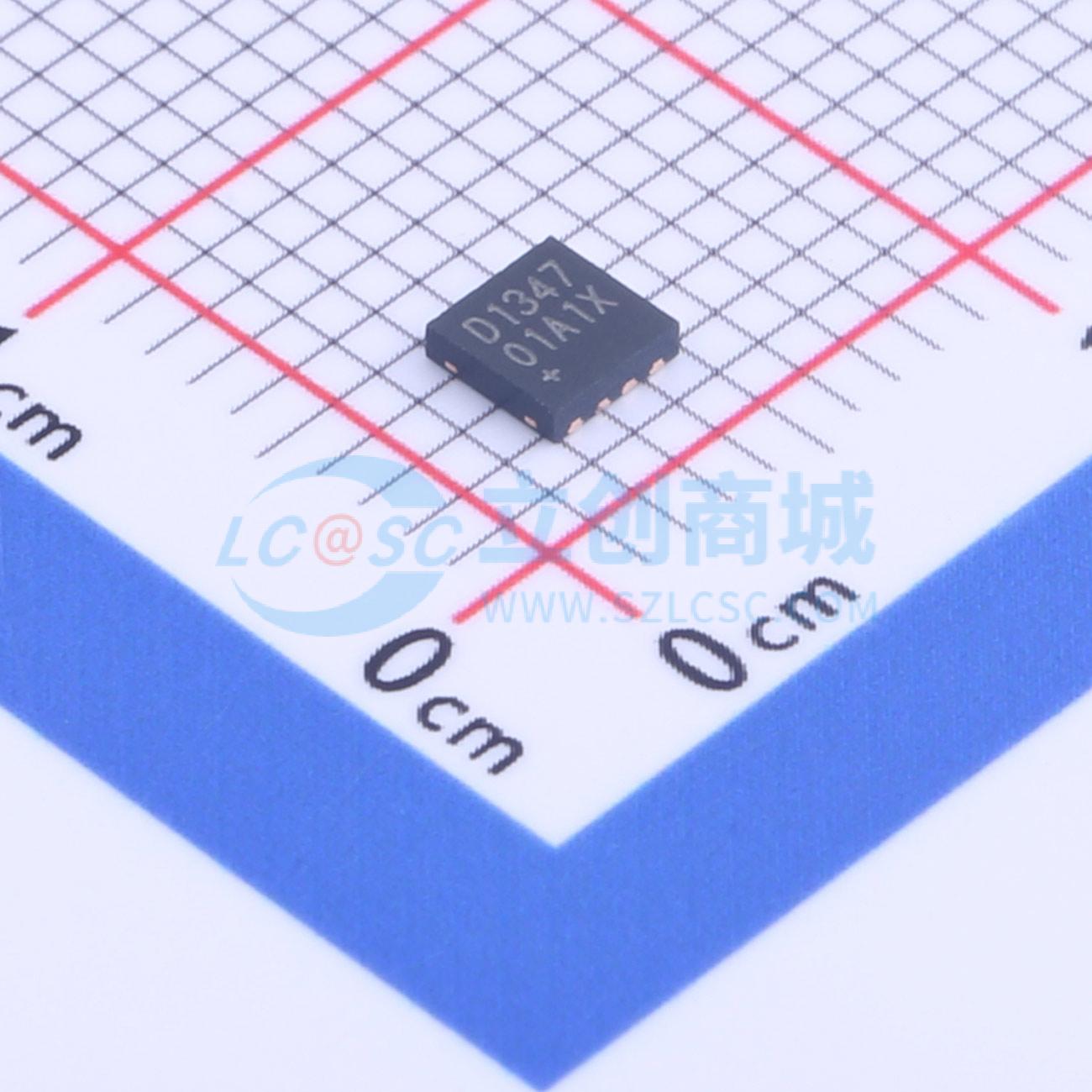

温馨提醒：图片仅供参考，商品以实物为准

DS1347T+T&R

低电流、SPI兼容实时时钟

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 小电流、SPI兼容实时时钟,TDFN封装有效节省电路板空间，可驱动表面贴装晶体
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS1347T+T&R
商品编号: C2669501
商品封装: TDFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

DS1347是一款与SPI兼容的实时时钟（RTC），包含一个实时时钟/日历和31×8位静态随机存取存储器（SRAM）。实时时钟/日历可提供秒、分、时、星期、日期、月份、年份和世纪信息。该器件还集成了一个可编程的时间/日期轮询闹钟。月末日期会自动调整，以适应少于31天的月份，包括闰年校正。时钟可采用24小时或12小时格式运行，并带有上午/下午指示。该器件的工作电源电压范围为+2V至+5.5V，采用超小型8引脚TDFN封装，工作温度范围为-40℃至+85℃工业温度范围。

商品特性

全面管理所有计时功能
RTC可对秒、分、时、星期、日期、月份、年份和世纪进行计数
具备闰年补偿功能
31×8位SRAM，用于暂存数据存储
可编程的时间/日期轮询闹钟功能
使用标准的32.768kHz手表晶体
低功耗运行，延长电池使用寿命
低计时电流（2V时为400nA）
+2V至+5.5V宽工作电压范围
标准串行端口可与大多数微控制器接口
SPI（模式1或3）接口：5V时为4MHz，2V时为1MHz；支持单字节或多字节（突发模式）数据传输，用于读写时钟寄存器或SRAM
3mm×3mm×0.8mm、8引脚TDFN封装，最小化所需空间
无需外部晶体偏置电阻或电容

应用领域

销售点设备
智能仪器
传真机
电池供电产品
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	实时时钟(RTC)
	接口类型	SPI
	工作电压	2V~5.5V
	工作电流	100uA
	晶振	外置

	属性	参数值
	闹钟输出	有
	工作温度	-40℃~+85℃
	静态电流(Iq)	0.35uA
	耗散功率(Pd)	1.375mW
