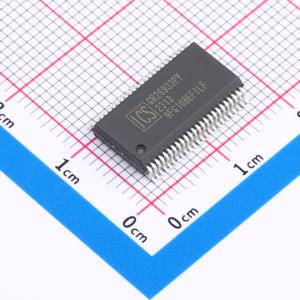

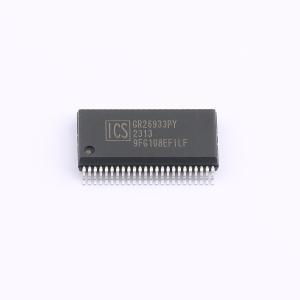

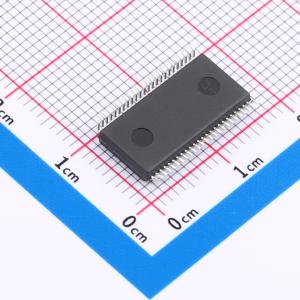

温馨提醒：图片仅供参考，商品以实物为准
9FG108EFILFT
9FG108EFILFT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供8个差分HCSL输出对。可用于驱动PCe Gen1/2、SATA和USB3.0设备。可以使用14.31818 MHz或25 MHz晶体。也可以由参考输入时钟驱动，而不是晶体。提供周期至周期抖动小于50 ps和输出至输出偏斜小于65 ps的输出。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- 9FG108EFILFT
- 商品编号
- C2669418
- 商品封装
- SSOP-48-300mil
- 包装方式
- 编带
- 商品毛重
- 1.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | I2C | |
| 最大输出频率 | 400MHz |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 8 | |
| 工作温度 | -40℃~+85℃ |
商品概述
ICS9FG108E是一款频率发生器，可提供8对差分HCSL输出。它可用于驱动PCIe Gen1/2、SATA和USB3.0设备。该器件可使用14.31818 MHz或25 MHz的晶体。ICS9FG108E也可由参考输入时钟驱动，而非使用晶体。它提供的输出周期抖动小于50 ps，输出间偏移小于65 ps。
商品特性
- 8路HCSL差分输出
- 1路3.3V参考输出（根据晶体不同，可为14.318 MHz或25 MHz）
- 从14.318 MHz或25 MHz生成常用频率
- 支持晶体或参考输入
- 8对0.7V电流模式HCSL输出
- 支持100 MHz的Serial - ATA
- 两种扩频模式：-0.5%下扩频和+/-0.25%中心扩频；降低电磁干扰
- 31.5 KHz扩频调制率；通过USB3兼容性测试
- 为进行电源管理，未使用的输出可在驱动或高阻状态下禁用
- 有工业温度版本；支持嵌入式应用
应用领域
- 用于CPU、PCIe Gen1/2、SATA和USB3.0的频率发生器
