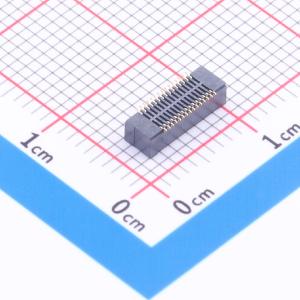

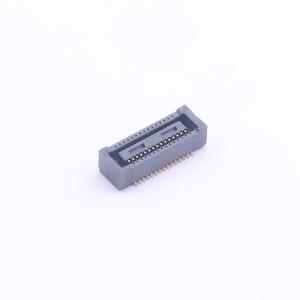

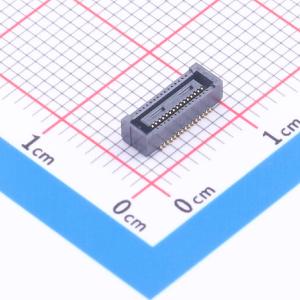

DF40TC(2.5)-30DS-0.4V(51)
PIN:30P 间距:0.4mm 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HRS(广濑)
- 商品型号
- DF40TC(2.5)-30DS-0.4V(51)
- 商品编号
- C25856022
- 商品封装
- SMD,P=0.4mm
- 包装方式
- 袋装
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 板对板与背板连接器 | |
| 总PIN数 | 30P | |
| 间距 | 0.4mm | |
| 安装方式 | 立贴 | |
| 排数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 300mA | |
| 额定电压 | 30V | |
| 连接方式 | 槽型对接 | |
| 工作温度 | -55℃~+125℃ |
商品特性
- 节省空间的设计和多种选择：采用0.4mm间距和3.38mm深度的节省空间设计，有多种针位数和高度可供选择（1.5、2.0、2.5、3.0、3.5、4.0mm）。
- 125℃耐热触点设计：采用耐热设计和材料，接触电阻稳定。耐热测试在125℃下进行1000小时，接触电阻平均值从初始的19.05mΩ变为1000小时后的18.62mΩ；温度循环测试在 -55℃到 +125℃之间进行1000次循环，接触电阻平均值从初始的19.76mΩ变为1000次循环后的20.05mΩ。
- 世界最长级别的有效配合长度：实现了世界上最长的有效配合长度，连接稳定。
- 宽自对准范围的导向肋：自对准范围在X和Y方向上为±0.33mm，实现平滑的配合操作，拓宽了配合时的自对准范围，有效利用了闲置空间。
- 支持PCI - ex Gen4（16Gbps）：所有DF40T系列均适用于PCI - ex Gen4传输。
- 卓越EMI防护的金属屏蔽【DF40GT】：插座侧的屏蔽板可防止EMI，使用屏蔽板可将磁场降低18.5dB μA/m。
- 可靠的接地设计【DF40GT】：屏蔽板与位于四角的固定片之间的接触面积增强了接地效果，在闲置空间实现接地连接。
应用领域
可作为车载应用（如摄像头、毫米波雷达和激光雷达）内部的FPC到板连接器使用。
