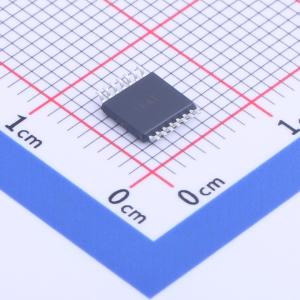

温馨提醒：图片仅供参考，商品以实物为准
DS1803E-100+T&R
可编址、双路数字电位器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 可寻址双数字电位器具有两个独立控制的256位电位器。设备控制通过2线串行接口实现。三个地址引脚允许最多8个设备共享相同的2线接口。可以写入或读取每个电位器的精确抽头位置。提供16引脚DIP、16引脚SO和14引脚TSSOP封装。提供三种标准电阻值：10kΩ、50kΩ和100kΩ，适用于工业温度范围。
- 商品型号
- DS1803E-100+T&R
- 商品编号
- C2666801
- 商品封装
- TSSOP-14-173mil
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 100kΩ | |
| 抽头数 | 256 | |
| 通道数 | 2 | |
| 精度 | ±20% | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 750ppm/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 阻值变化 | 线性 | |
| 积分非线性 | 0.75LSB | |
| 带宽 | 100kHz | |
| 静态电流 | 200uA |
商品概述
DS1803可寻址双数字电位器具有两个独立控制的256抽头电位器。通过双线串行接口实现器件控制。三个地址引脚允许最多8个DS1803共享同一双线接口。每个电位器的精确抽头位置均可进行写入或读取操作。DS1803提供16引脚DIP、16引脚SO和14引脚TSSOP封装。该器件有三种标准阻值可选：10kΩ、50kΩ和100kΩ，适用于工业温度范围。
商品特性
- 3V或5V供电
- 超低功耗
- 两个数字控制的256抽头电位器
- 提供适用于表面贴装应用的14引脚TSSOP（173 mil）和16引脚SO（150 mil）封装
- 可通过3个地址输入进行寻址
- 双线串行接口
- 工作温度范围：工业级：-40℃至+85℃
- 标准阻值：10kΩ、50kΩ、100kΩ
