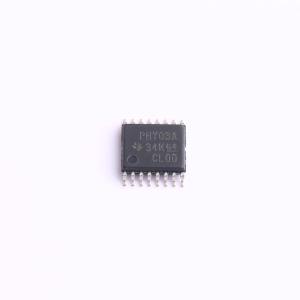

TPL8002-25PWR

TPL8002 - 25是一款可编程电阻器件，集成了两个数字电位器，每个电位器有64个抽头位置，通过6位并行接口进行串联控制。该器件在相应的抽头触点处具有固定的抽头电阻，可根据数字输入端的二进制代码在电位器电阻的特定点进行抽头。

TPL8002 - 25的电阻抽头端子RSW通常连接到外部差分反相运算放大器配置的反相输入端（–），同相输入端（+）接地。该配置的差分输入是器件的RG端子。外部运算放大器的差分输出连接到器件的RF端子，从而成为该应用配置的差分输出。

TPL8002 - 25的抽头触点与端点RG和RF之间的电阻为该配置提供了对数增益/衰减响应。当数字代码为十进制0（b000000）时，该配置的反相最大衰减为 - 24 dB。当数字代码为十进制32（b100000）时，该配置的反相单位增益为0.00 dB。当数字代码为十进制63（b111111）时，该配置的反相最大增益为 + 23.25 dB。该配置相对于数字代码的响应以0.75 dB的固定步长变化。

• 增益可调范围：23.25 dB至 - 24 dB
• 64个抽头位置，每步0.75 dB
• 支持8 MHz模拟带宽
• 工作范围：VEE为 - 4 V至VDD为 + 4 V
• 最大静态电源电流100 μA
• 端到端电阻容差 ± 30%
• 绝对容差 ± 0.3 dB
• 工作温度范围： - 40℃至85℃
• 静电放电（ESD）性能按照JESD 22 2000 - V人体模型（A114 - B，II类）进行测试
